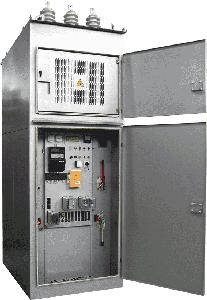

Комплектное распределительное устройство наружной установки КРУН-6(10) серии КРН-IV-10 предназначено для приема, распределения, учета и защиты электрических сетей переменного тока частотой 50 Гц напряжением 6 (10) кВ. КРУН-6(10) эксплуатируется без постоянного обслуживающего персонала.

 КРН-IV-10 предназначены для комплектации и расширения КТП-35/6-10, отдельностоящих РУ-10(6) кВ.

 Возможна поставка КРН-IV-10 в собранном виде на раме единым блоком до 3-6 шкафов для распредустройств 10(6) кВ полной заводской готовности (со схемами ввода, линии, секционным выключателем с АВР, ТСН, ТН).

 КРУН-6(10) предназначены для использования в системах электроснабжения механизации строительства.

• климатическое исполнение УХЛ, категория размещения I по ГОСТ 15150-69;верхнее значение температуры окружающего воздуха: +40°С;

• нижнее значение температуры окружающего воздуха: -40°С*;

• среднесуточная расчетная температура не выше +35°С

• высота над уровнем моря не более 1000 м;

• окружающая среда — не пожароопасная, не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию; не подвергающаяся усиленному загрязнению.

* - возможно изготовление по спецзаказу до -60°С.

Конструкция КРУН-10

 Конструктивно КРН-IV-10 представляет собой сборно-сварную металлическую конструкцию. Двери расположены на противоположных сторонах шкафа (по две с каждой стороны), что позволяет осуществлять его двухстороннее обслуживание, обеспечивает свободный доступ к аппаратуре.

 Шкаф разделён перегородками на отсек управления, в котором размещается аппаратура и приборы управления, защиты, измерения и сигнализации и отсеки высокого напряжения, которые комплектуются в зависимости от назначения шкафа.

 Шкафы могут быть оборудованы электронагревателями для создания внутри температуры необходимой для нормальной работы оборудования. Обогрев включается автоматически от температурных реле.

 Конструкция шкафов КРН обеспечивает механические и электрические блокировки, не допускающие:

-        включение и отключение заземляющих ножей линейного и шинного разъединителей при включенном высоковольтном выключателе;

-        оперирование заземлителями при включенных рабочих ножах разъединителей;

-        включение разъединителей при включенных заземляющих ножах;

-        открывание дверей камеры КРН при включенных разъединителях и выключателе.

 КРУН-10 изготавливаются в виде отдельного контейнера, имеющего металлический корпус, в котором может размещаться следующее электрооборудование:

• коммутационная высоковольтная аппаратура (выключатели, разъединители, заземлители);

• трансформаторы собственных нужд;

• защитные аппараты (предохранители, силовые выключатели, ОПН);

• измерительные трансформаторы тока;

• трансформаторы напряжения;

• токоведущие части - сборные шины;

• аппаратура релейной защиты, управления и сигнализации;

• цепи вторичных соединений.

 Ввод и вывод ВН – кабельный либо воздушный.

Функции КРУН:

• Оперативные переключения в распределительной сети.

• Автоматическое отключение поврежденного участка.

• Автоматическое повторное включение линии (АПВ).

• На базе двух КРН-6(10) — автоматическое включение резервного питания (АВР).

• Организация учета потребления электроэнергии с классами точности от 0,2S (коммерческий учет).

• Возможность организации сбора информации о параметрах режима работы сети на основе микропроцессорных устройств защиты и учёта электроэнергии.

 ООО Ампер-Электро производит КРУН любых модификаций и серий, таких как КРН-II-10, КРН-III-10, КРН-IV-10, ЯКНО-10, ЯВП-10, К-59 и др. на номинальное напряжение 6, 10, 20кВ, номинальные рабочие токи до 2500А и токи отключения до 31,5кА.

 Среди производимых ООО Ампер-Электро КРУН в отдельную категорию можно выделить ячейки карьерные наружные одиночные ЯКНО-10.

 Схемы главных цепей пунктов секционирования на базе шкафа КРН-IV-10:

 Типовые однолинейные схемы отдельно стоящих пунктов секционирования на базе КРУН-10:

Технические данные КРН-IV-10 производства ООО Ампер-Электро:
