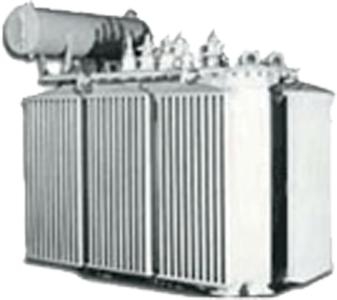

Трансформаторы силовые масляные ТМ

Силовые масляные трехфазные двухобмоточные понижающие общепромышленного назначения трансформаторы ТМ мощностью от 25 до 2500 кВА предназначены для внутренней и наружной установки.

Для увеличения поверхности охлаждения в трансформаторах ТМ-25…2500 с маслорасширителем, применяются гофрированные стенки, ТМ-1600-2500 – радиаторы.

Силовые трансформаторы ТМ-25-2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений – У/Ун-0, Д/Ун-11.

Технические характеристики силовых трансформаторов

Силовые трансформаторы ТМ-25 - 2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 35 кВ включительно и вторичной обмотки (низкого напряжения) - 0.4 кВ, по согласованию с заказчиком возможны и другие сочетания напряжений.

Схема и группа соединений - У/Ун -0; Д/Ун -11.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2.5 %.

Условия эксплуатации трансформаторов ТМ:

Высота над уровнем моря – до 1000 м.
Температура окружающего воздуха:
для умеренного климата: от -45°С до +40°С (исполнения "У");
для холодного климата: от -60°С до +40°С (исполнения "ХЛ").
Относительная влажность воздуха – не более 80% при t 25°С.

Тип трансформатора	Мощность, кВА	Напряжение		Схема и группа соединения	Напряжение КЗ, %	Потери, Вт		Габаритные размеры, мм			Масса, кг
		ВН	НН			ХХ	КЗ	L	B	H
ТМ - 25	25	6, 10	0,4	У/Ун - 0	4,5	110	600	980	365	1 065	250
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				1010	425	1155	270
ТМ - 40	40	6, 10	0,4	У/Ун - 0	4,5	150	880	1010	425	1155	290
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				870	485	1 195	308
ТМ - 63	63	6, 10	0,4	У/Ун - 0	4,5	220	1280	870	485	1195	360
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				1030	635	1175	377
ТМ - 100	100	6, 10	0,4	У/Ун - 0	4,5	305	1970	1020	650	1150	495
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				1230	600	1435	510
		6, 10	0,23	У/Ун - 0	4,5	410	2650	1215	715	1240	500
ТМ - 160	160	6, 10	0,4	У/Ун - 0	4,5	410	2 650	1130	820	1425	725
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				1320	780	1495	750
		6, 10	0,23	Ун/Д - 11				1215	680	1500	743
ТМ - 250	250	6, 10	0,4	У/Ун - 0	4,5	550	3700	1320	780	1495	990
		6, 10		Д/Ун - 11
		6, 10		У/Zн - 11				1425	790	1665	1008
		6, 10	0,23	У/Ун - 0				1305	830	1660	1000
ТМ - 400	400	6, 10	0,4	У/Ун - 0	4,5	830	5500	1305	830	1660	1285
		6, 10		Д/Ун - 11
		6, 10	0,23	Ун/Д - 11							1290
ТМ - 630	630	6, 10	0,4	У/Ун - 0	5,5	1050	7600	1600	1000	1590	1795
		6, 10		Д/Ун - 11
		6, 10	0,23	Ун/Д - 11							1803
ТМ - 1000	1000	6, 10	0,23	Ун/Д - 11	5,5	1550	10800	1765	1000	1930	2920
		6, 10	0,4	У/Ун - 0
		6, 10		Д/Ун - 11
		6, 10	0,69
		6, 10	3,15	У/Д - 11
		6, 10	6,3
ТМ - 1600	1600	6, 10	0,4	У/Ун - 0	6,0	2050	16000	2200	1250	2400	4750
		6, 10		Д/Ун - 11
		6, 10	0,69	Д/Ун - 11
		6, 10	3,15	У/Д - 11
		6, 10	6,3	У/Д - 11
ТМ - 2500	2500	6, 10	0,4	Д/Ун - 11	6,0	2800	24000	2370	1330	2900	6980

Трансформаторы не рассчитаны для работы:

во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
при вибрации и тряске;
при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов

Баки трансформаторов ТМ 25-250 - овальной формы, а для мощностей 400 - 2500 кВА - прямоугольной. Для увеличения поверхности охлаждения в трансформаторах мощностью 100 - 2500 кВА применяются радиаторы. Трансформаторы с гофрированными баками мощностью от 25 до 1600 кВА Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые или медные.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000 А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды.

Воздухоосушитель для защиты масла от воздействия наружного воздуха заполнен сорбентом, который поглощает поступающую в трансформатор влагу.

Маслоуказатель для контроля уровня масла закреплён на торце маслорасширителя, имеет три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах:

45°С, +15°С, +40°С - исполнение <У>;
60°С, +15 °С, +40 °С - исполнение <ХЛ>.

Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр. Термометрические сигнализаторы устанавливаются на трансформаторы мощностью ТМ -1600, 2500.

В трансформаторах мощностью от 1600 до 2500 кВА устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.

Структура условного обозначения ТМ-Х/ХУ(ХЛ)1

Т - трансформатор трехфазный

М - охлаждение масляное с естественной циркуляцией воздуха и масла

X - номинальная мощность, кВА

У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
