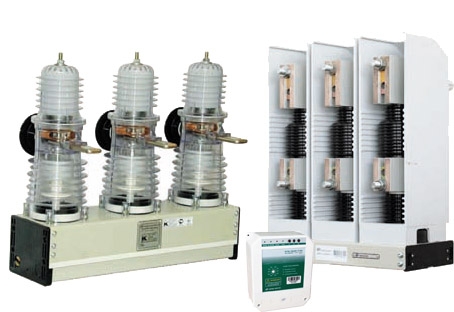

Вакуумный выключатель BB/TEL (ISM/TEL)

Вакуумные выключатели серии ВВ/TEL предназначены для эксплуатации в сетях трёхфазного переменного тока частотой 50 Гц номинальным напряжением 6 - 10 кВ с изолированной и компенсированной нейтралью в нормальных и аварийных режимах.
Выключатели BB/TEL применяются в ячейках КРУ внутренней и наружной установки, а также в камерах КСО, как при новом строительстве, так и при замене выключателей прежних лет выпуска. В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с "магнитной защелкой", механически связанных валом. Параллельно соединенные катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления. Такая конструкция позволила достичь следующих основных отличительных особенностей вакуумных выключателей ВВ/TEL-10 по сравнению с традиционными вакуумными выключателями:

• высокий коммутационный и механический ресурс;
• отсутствие необходимости в проведении текущего, среднего и капитального ремонтов;
• питание от сети постоянного, выпрямленного и переменного оперативного тока в широком диапазоне напряжений;
• малое потребление мощности по цепи оперативного питания;
• высокое быстродействие при включении и отключении;
• возможность отключения при потере оперативного питания;
• не требуется изменения существующих схем вторичной коммутации;
• совместимость с любыми существующими типами ячеек КРУ и КСО;
• допускается работа в любом пространственном положении;
• малые габариты и вес.


Все вакуумные выключатели серии BB/TEL полностью испытаны на соответствие требованиям российских стандартов и имеют сертификаты соответствия системы ГОСТ Р.

Таблица 1. Основные технические характеристики ВВ/TEL



Параметр	BB/TEL-10-20/1000У2	ВВ/TEL-10- 31,5/1600 У2	ВВ/TEL-10- 31,5/2000 У2	ВВ/TEL-20-16/800 У2
Номинальное напряжение, кВ	10	10	10	20
Номинальный ток, А	630,1000	1600	2000	800
Номинальный ток отключения, кА	20	31,5	31,5	16
Ток динамической стойкости, (наибольший пик), кА	51	80	80	41
Испытательное кратковременное напряжение (одноминутное) промышленной частоты, кВ	42	42	42	50
Ресурс по коммутационной стойкости: а) при номинальном токе, циклов "ВО" б) при номинальном токе отключения, операций "О" в) при номинальном токе отключения, циклов "ВО"	50000/100000 100   100	30000 50   25	30000 50   25	30000 100   100
Собственное время отключения, мс, не более 1)	45	45	45	45
Полное время отключения, мс, не более 1)	55	55	55	55
Собственное время включения, мс, не более 1)	90	90	90	90
Верхнее/нижнее значение температуры окружающего воздуха, °С.	+55/-40	+55/-40	+55/-40	+55/-40
Стойкость к механическим воздействиям, группа по ГОСТ 17516.1-90	М7	М6	М6	М7
Масса модуля коммутационного, кг, не более а) с межполюсным расстоянием 200 мм б) с межполюсным расстоянием 210 мм в) с межполюсным расстоянием 250 мм г) с межполюсным расстоянием 275 мм	35 - 37 -	51 51 52 52	51 51 52 52	- 36 - 38
Срок службы до списания, лет	25	25	25	25

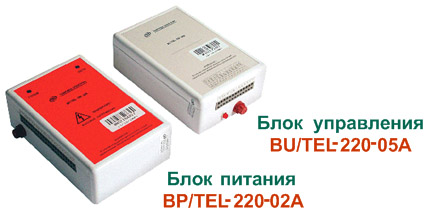

Устройства управления BP/TEL-220-02A + BU/TEL-220-05A

Блок питания BP/TEL-220-02A предназначен для обеспечения электропитания блока управления BU/TEL-220-05A постоянным напряжением заданной величины (230 В). Блок питания содержит накопитель энергии - батарею конденсаторов, которая обеспечивает включение выключателя ВВ/TEL путем подачи на его электромагниты постоянной порции энергии.
Конденсатор отключения содержится в блоке управления BU/TEL-220-05A. Блок управления BU/TEL-220-05A используется только совместно с блоком питания BP/TEL-220-02A и обеспечивает:



• управление выключателем;
• выполнение стандартного цикла АПВ О-0,3с-ВО-15с-ВО-180с-ВО;
• блокировку от повторных включений;
• возможность отключения выключателя при отсутствии оперативного питания путем заряда отключающего конденсатора током, протекающим по вторичным цепям трансформаторов тока.


 Блоки управления BU/TEL-220-05A и блоки питания BP/TEL-220-02A устанавливаются в релейных шкафах комплектных распределительных устройств внутренней и наружной установки (КРУ, КРУН) или на фасадах сборных камер одностороннего обслуживания (КСО).

 Таблица 2. Основные технические характеристики связки BU/TEL-220-05A и BP/TEL-220-02A

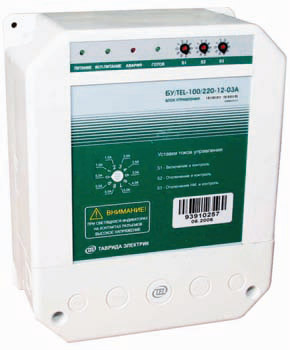

Устройства управления серии БУ/TEL - 12А

Блок управления БУ/TEL-12А принадлежит к новой серии блоков управления и обеспечивает наиболее гибкое и удобное сопряжение с вторичными цепями защиты и управления, выполненными с применением как традиционных электромеханических реле, так и современных микропроцессорных реле.
Блоки управления БУ/TEL-12А устанавлива­ются на выкатных элементах, а также в релейных шкафах комплектных распределительных устройств внутренней и наружной установки (КРУ, КРУН) или на фасадах сборных камер одностороннего обслуживания (КСО).
БУ/TEL-12А обеспечивает выполнение следующих функций:
* управление выключателем;
* выполнение стандартного цикла АПВ О-0,3с-ВО-15с-ВО-180с-ВО;
* блокировку от повторных включений;
* блокировку включения выключателя при наличии команды отключения;
* контроль исправности цепи электромагнитов выключателя;
* сигнализацию внешних неисправностей цепей управления и внутренних неисправностей с идентификацией вида неисправности;
* включение выключателя от вспомогательного источника питания (только в БУ/TEL-X/X-12-03А);
* сигнализацию аварийного отключения выключателя (только в БУ/TEL-X/X-12-03А).

Блоки управления БУ/TEL-12А имеют ряд исполнений, отличающихся друг от друга напряжением оперативного питания и функциональными возможностями.
При выборе БУ/TEL того или иного исполнения следует руководствоваться видом оперативного питания и требованиями к функционированию цепей управления и сигнализации.
Блок управления БУ/TEL-X/X-12-01А рекомендуется использовать в схемах на постоянном (выпрямленном), а также в некоторых случаях на гарантированном переменном (с использованием источников бесперебойного питания) оперативном токе с применением современных микропроцессорных защит, способных самостоятельно выполнять функции сигнализации.
Блок управления БУ/TEL-X/X-12-02А рекомендуется использовать в схемах на постоянном (выпрямленном) оперативном токе с применением электромеханических защит и простых микропроцессорных защит, не имеющих функций сигнализации.
Блок управления БУ/TEL-X/X-12-03А рекомендуется использовать в схемах на переменном оперативном токе с применением всех типов защит.
Блоки управления БУ/TEL-X/X-12-02А и БУ/TEL-X/X-12-03А позволяют обеспечить неизменность схемы управления и защиты при реконструкции подстанций и замене маломасляных выключателей с электромагнитными и пружинными приводами на выключатели серии ВВ/TEL. Это достигается функциональными особенностями блоков управления БУ/TEL-12А и подбором резисторов эквивалентов.
