Ограничители перенапряжений нелинейные типа ОПН-Н

Ограничители перенапряжений нелинейные типа ОПН - Н предназначены для за-щиты электрооборудования от атмосферных и коммутационных перенапряжений в электрических сетях напряжением 380, 660 и 1000 В переменного тока частоты 48 - 62 Гц с изолированной или глухозаземленной нейтралью.
Вид климатического исполнения - О 2* по ГОСТ 15150-69.
Группа механического исполнения - М7, М18 по ГОСТ 17516.1-90.
Ограничители соответствуют техническим условиям (ИТЕА.674361.003ТУ). ТУ3414-003-52615343-2000.
Структура условного обозначения:
ОПН - Н - ХХ / ХХ - О 2* (Х)
ОПН - ограничитель перенапряжений нелинейный
Н - индекс типа
ХХ - индекс типоисполнения:
0,4 - для электрических сетей напряжением 380 В;
0,7 - для электрических сетей напряжением 660 В;
1 - для электрических сетей напряжением 1000 В
ХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нд), кВ
О 2* - климатическое исполнение и категория размещения по ГОСТ 15150-69.
(Х) - обозначение варианта исполнения (1, 2 или 3)

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 60 гр. С;
окружающая атмосфера - не взрывоопасная, не содержащая токопроводящую пыль и агрессивные газы, типа II по ГОСТ 15150-69;
нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата - 100 Н;
рабочее положение - любое.

Технические данные

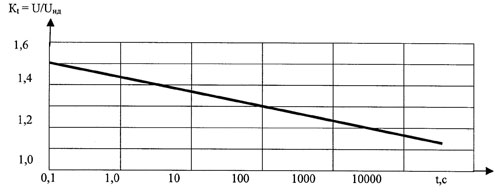

Значения наибольшего напряжения (в долях U_нд), допустимого после поглощения ограничителем максимальной энергии коммутационных перенапряжений, равной 4,0 кДж на 1 кВ U_нд, в зависимости от времени приложения этого напряжения должны находиться не выше графика, представленного на рисунке 1.

Пропускная способность ОПН:

20 импульсов номинального разрядного тока;
20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 450 А (сериями по 2 - 3 импульса с интервалом 50 - 60 с и охлаждением до температуры 20 ± 15 ⁰С после воздействия серии импульсов);
два импульса тока 4/10 мкс с амплитудой 100 кА.

Внешняя изоляция ОПН в сухом состоянии выдерживает в течение одной минуты воздействие напряжения промышленной частоты, равное 3,5 кВ.

ОПН выдерживают приложение наибольшего длительно допустимого напряжения (U_нд) без поверхностного перекрытия при выпадении на ограничитель инея с последующим оттаиванием.

Основные параметры ограничителей

Наименование параметра, размерность		Значение для ограничителя ОПН - Н
Наименование параметра, размерность		0,4/0,4	0,4/0,45	0,7/0,7	0,7/0,8	1/1,0	1/1,04	1/1,1	1/1,2
Номинальное напряжения сети, В		380		660		1000
Наибольшее длительно допустимое напряжение, Uнд, кВд		0,4	0,45	0,7	0,8	1,0	1,04	1,1	1,2
Номинальный разрядный ток 8/20 мкс, Iн, кА max		10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	150 А max	0,95	1,06	1,65	1,9	2,38	2,47	2,61	2,85
	500 А max	0,99	1,11	1,73	1,98	2,48	2,58	2,72	2,97
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	500 А max	1,0	1,125	1,75	2,0	2,5	2,6	2,75	3,0
	5 000 А max	1,18	1,33	2,07	2,36	2,95	3,07	3,24	3,54
	10 000 А max	1,26	1,42	2,2	2,52	3,15	3,28	3,47	3,78
Классификационное напряжение Uкл., кВ max, не менее, при амплитуде тока через ограничитель 3 мА, кВм,		0,71	0,8	1,24	1,42	1,77	1,84	1,95	2,13
Максимальная амплитуда импульса тока 4/10 мкс, кА		100
Высота Н, мм		38 ± 2		40 ± 2				43 ± 2
Диаметр d, мм	для исполнения "1"	М 10 x 10
Диаметр d, мм	для исполнения "2"	М 6 x 8
Масса, кг, не более		0,4						0,45

Конструкция:

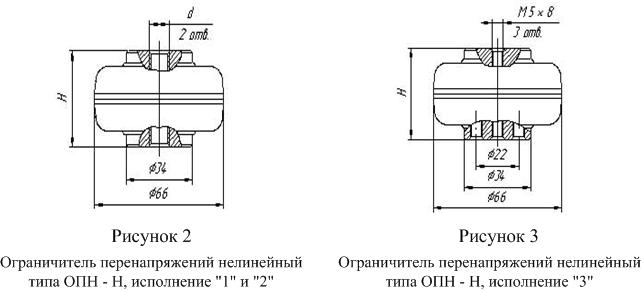

Устройство ограничителя представлено на рисунках 2 и 3.

Ограничители состоят из металлооксидных ZnO резисторов с высоконелинейной вольтамперной характеристикой. Резисторы заключены между контактными выводами, выполненными из углеродистой стали с защитным металлическим покрытием*, и запрессованы в корпус из полимерного материала.

Степень защиты оболочки - IР67 по ГОСТ 14254-96.

* По заказу потребителя, выводы могут быть выполнены из коррозионностойкой стали или твердого алюминиевого сплава.
