Ограничители перенапряжений нелинейные типа ОПН-НО

Ограничители перенапряжений нелинейные типа ОПН - НО предназначены для защиты электрооборудования от атмосферных и коммутационных перенапряжений в электрических сетях напряжением 220, 380, 660 или 1000 В переменного тока частоты 50 - 60 Гц с изолированной или глухозаземленной нейтралью.

Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Группа механического исполнения - М7 по ГОСТ 17516.1-90.

Ограничители соответствуют техническим условиям (МИНЮ.674361.004ТУ). ТУ3414-012-52615343-2000.

Структура условного обозначения:

ОПН - НО - ХХ / ХХ - Х УХЛ 2.1

ОПН - ограничитель перенапряжений нелинейный

НО - индекс типа

ХХ - номинальное напряжение сети, кВ

ХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нд), кВ

Х - номинальный разрядный ток, кА

УХЛ2.1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 60 гр. С;
окружающая атмосфера - не взрывоопасная, не содержащая токопроводящую пыль и агрессивные газы, типа I по ГОСТ 15150-69;
нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата - 50 Н;
рабочее положение - любое.

Технические данные

Ограничители выдерживают без повреждений воздействие:

20 импульсов номинального разрядного тока (импульс тока 8/20);
20 прямоугольных импульсов тока длительностью 2000 мкс - сериями по 2 - 3 импульса тока с интервалом 50- 60 с с последующим охлаждением до температуры окружающей среды (20 ± 15 гр.С);
два импульса тока 4/10.

ОПН выдерживают приложение наибольшего длительно допустимого напряжения (U_нд) без поверхностного перекрытия при выпадении на ограничитель инея с последующим оттаиванием.

Максимальная энергия, поглощаемая ОПН при воздействии 2 импульсов тока для ограничителей с номинальным разрядным током:

5 кА - 1 кДж на 1 кВ U
10 кА - 2 кДж на 1 кВ Uнд

Внешняя изоляция ОПН в сухом состоянии выдерживает в течение одной минуты воздействие напряжения промышленной частоты, равное:

а. 2,5 кВ - для ограничителей с номинальным напряжением электрической сети 220 В, 380 В и 660 В;

б. 3,5 кВ - для ограничителей с номинальным напряжением электрической сети 1000 В.

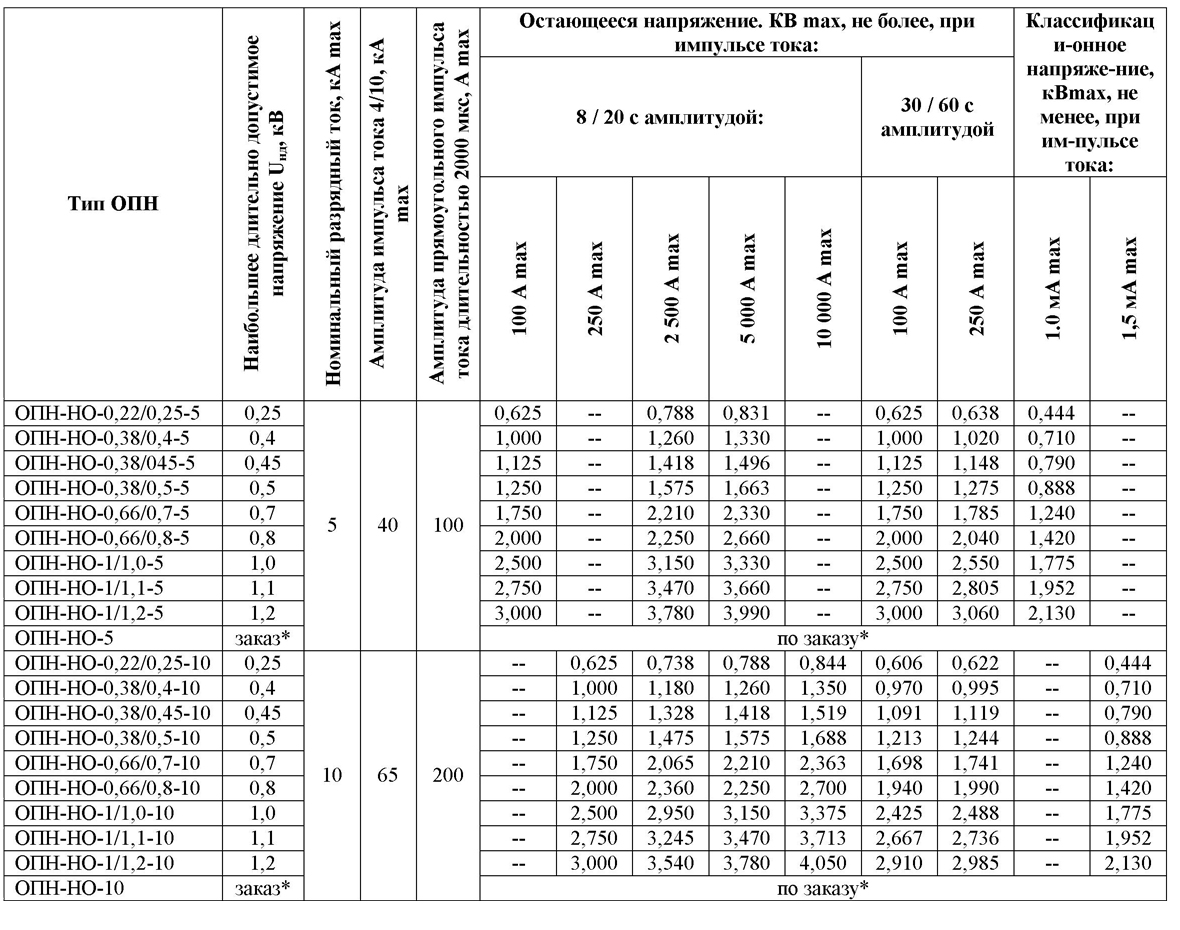

Основные параметры ограничителей

* - по заказу потребителей допускается изготовление ограничителей ОПН-НО-5 УХЛ2.1 и ОПН-НО-10 УХЛ2.1 с параметрами и характеристиками, расширяющими область применения ОПН, соответствующими требованиям контракта (договора) или протокола по ГОСТ 2.124.

Конструкция:

Габаритные, установочные, присоединительные размеры и масса ОПН соответствуют значениям, указанным на Рисунке 1 и в Таблице 1.

Таблица 1

Тип ОПН	Размеры, мм		Масса, кг, не более
	H	D
ОПН-НО-0,22/0,25-5	23	40	0,1
ОПН-НО-0,38/0,4-5	25
ОПН-НО-0,38/045-5
ОПН-НО-0,38/0,5-5
ОПН-НО-0,66/0,7-5	28
ОПН-НО-0,66/0,8-5	30		0,13
ОПН-НО-1/1,0-5
ОПН-НО-1/1,1-5	33
ОПН-НО-1/1,2-5
ОПН-НО-5	23...33
ОПН-НО-0,22/0,25-10	23	48	0,15
ОПН-НО-0,38/0,4-10	25
ОПН-НО-0,38/0,45-10
ОПН-НО-0,38/0,5-10
ОПН-НО-0,66/0,7-10	28
ОПН-НО-0,66/0,8-10	30		0,2
ОПН-НО-1/1,0-10
ОПН-НО-1/1,1-10	33
ОПН-НО-1/1,2-10
ОПН-НО-10	23 … 33

Ограничители состоят из металлооксидных ZnO резисторов с высоконелинейной вольтамперной характеристикой. Резисторы заключены между контактными выводами, выполненными из твердого алюминиевого сплава, и запрессованы в корпус из полимерного материала.

Рисунок 1

Ограничитель перенапряжений нелинейныйтипа ОПН – НО

Степень защиты оболочки - IР 67 по ГОСТ 14254-96.

Для крепления и присоединения ОПН к фазному проводу и заземлению на выводах предусмотрены отверстия М6.
