Ограничители перенапряжений нелинейные типа ОПН-КЕ УХЛ2

Ограничители перенапряжений нелинейные типа ОПН - КЕ предназначены для защиты электрооборудования от коммутационных и атмосферных перенапряжений в сетях 6 и 10 кВ переменного тока частоты 48 - 62 Гц с изолированной или компенсированной нейтралью. Преимущественной областью применения ограничителей типа ОПН - КЕ являются распределительные сети с тяжелыми эксплуатационными условиями (кабельные сети, сети с вращающимися электрическими машинами и электродуговыми печами), с повышенными емкостными токами при однофазных коротких замыканиях на землю.

Вид климатического исполнения - УХЛ2 ГОСТ 15150-69.

Группа механического исполнения - М7 по ГОСТ 17516.1-90.

Класс разряда линии 3 по СТ МЭК 60099 - 4.

Ограничители соответствуют СТ МЭК 60099-4 и техническим условиям ИТЕА.674361.001ТУ (ТУ 3414-001-52615343-2001).

Структура условного обозначения:

ОПН - КЕ - ХХ / ХХ - УХЛ 2

ОПН - ограничитель перенапряжений нелинейный

КЕ - индекс типа

ХХ - класс напряжения сети, кВ

ХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нр), кВ

УХЛ 2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

· высота над уровнем моря не более 2000 м;

· температура окружающего воздуха от минус 60 гр. С до плюс 40 гр. С;

· окружающая атмосфера - не взрывоопасная, типа II по ГОСТ 15150-69;

· внешние источники, создающие синусоидальную вибрацию в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорения 10 м с-2 (1 g), в т.ч., в районах с интенсивностью землетрясений 9 баллов по шкале MSK - 64;

· нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата - 300 Н;

· рабочее положение - любое.

Технические данные

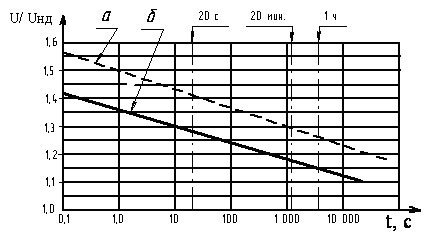

Зависимость наибольшего напряжения (в долях U_нр), допустимого до и после поглощения ограничителем максимальной энергии коммутационных перенапряжений (8,8 кДж/кВ U_нр) от времени приложения этого напряжения приведена на рисунке 1.

Рисунок 1

а - без предварительного нагружения

б - с предварительным нагружением энергией коммутационных перенапряжений (8,8 кДж на 1 кВ U_нр)

Пропускная способность ОПН обеспечивает без повреждений воздействие:

20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 850 А (сериями по 2 - 3 импульса с интервалом между импульсами 50 - 60 с и охлаждением до температуры 20 ± 15 гр.С после воздействия серии импульсов);
20 импульсов номинального разрядного тока;
два импульса тока 4/10 с амплитудой 100 кА.

ОПН выдерживает приложение наибольшего длительно допустимого напряжения (U_нр) без поверхностного перекрытия при выпадении на ограничитель инея с последующим оттаиванием.

Максимальное значение кажущегося заряда частичных разрядов в ОПН при напряжении 1,05 U_нр - не более 10 пКл.

Основные параметры ограничителей

Наименование параметра, размерность		Значение для ограничителя ОПН - KЕ
Наименование параметра, размерность		3/3,3	3/4,0	6/6,0	6/6,6	6/6,9	6/7,2	10/10,5	10/11,5	10/12,0
Класс напряжения сети, кВ		3		6					10
Наибольшее длительно допустимое напряжение, U_нр, кВ		3,3	4,0	6,0	6,6	6,9	7,2	10,5	11,5	12,0
Номинальный разрядный ток 8/20 мкс, Iн, кА max		10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	250 А max	7,9	9,6	14,1	15,2	16,4	17,3	25,1	27,2	28,7
	1 000 А max	8,45	10,3	15,0	16,2	17,4	18,4	26,8	29,0	30,6
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	500 А max	8,25	10,0	14,7	16,0	17,0	18,0	26,2	28,4	30,0
	5 000 А max	9,75	11,8	17,2	18,5	19,9	21,2	30,6	33,2	35,4
	10 000 А max	10,4	12,6	18,5	20,0	21,5	22,7	33,0	35,8	37,8
	20 000 А max	11,2	13,6	19,8	21,6	23,0	24,3	35,4	38,3	40,5
Классификационное напряжение., кВ max, не менее, при амплитуде тока через ограничитель 3,0 мА max		5,8	7,0	10,4	11,4	12,1	12,7	18,6	20,2	21,3
Испытательное напряжение внешней изоляции	полного грозового импульса, кВ max	66,5		66,5				83,3
Испытательное напряжение внешней изоляции	одноминутное промышленной частоты в сухом состоянии, кВ max	22,2		22,2				31,1
Высота Н, мм		120		120				160
Масса, кг, не более		1,8		1,8				2,5

Конструкция

Устройство ограничителя ОПН - КE представлено на рисунке 2.

Ограничители состоят из последовательно соединенных металлооксидных ZnO резисторов с высоконелинейной вольтамперной характеристикой. Резисторы заключены между контактными фланцами и запрессованы в корпус из полимерного материала, который обеспечивает заданную механическую прочность и герметичность готового изделия.

Степень защиты оболочки - 1Р65 по ГОСТ 14254.

Для крепления и присоединения ограничителя к фазному проводу и заземлению на фланцах предусмотрены отверстия М10.

Рисунок 2

Техническая информация:
Скачать Буклет ОПН-КE
