Ограничители перенапряжений нелинейные типа ОПН - РС УХЛ1

Ограничители перенапряжений нелинейные типа ОПН - РС УХЛ1 предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования распределительных сетей 3, 6 и 10 кВ переменного тока частоты 48 - 62 Гц с изолированной либо компенсированной нейтралью.

Вид климатического исполнения - УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения - М7 по ГОСТ 17516.1-90.

Класс разряда линии 1 по СТ МЭК 60099-4.

Ограничители соответствуют СТ МЭК 60099-4 и техническим условиям ТУ3414-002-52615343-2001

(ИТЕА.674361.002ТУ).

Структура условного обозначения:

ОПН - РС - ХХ / ХХ - УХЛ 1

ОПН - ограничитель перенапряжений нелинейный

РС - индекс типа

ХХ - класс напряжения сети, кВ

ХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нр), кВ

УХЛ 1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 40 гр. С;
окружающая атмосфера - не взрывоопасная, типа II по ГОСТ 15150-69;
внешние источники, создающие синусоидальную вибрацию в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорения 10 м с**-2 (1 g), в т.ч., в районах с интенсивностью землетрясений 9 баллов по шкале MSK - 64;
натяжение провода с силой 300 Н в направлении, перпендикулярном вертикальной оси аппарата при скорости ветра 40 м/с без гололеда и 15 м/с с толщиной льда до 20 мм.
рабочее положение - под положительным углом к горизонтальной плоскости не менее 45 гр.

Технические данные

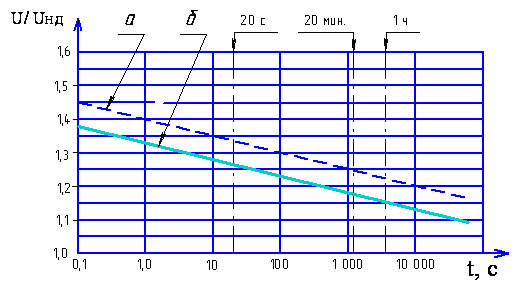

Зависимость наибольшего напряжения (в долях U_нр), допустимого до и после поглощения ограничителем максимальной энергии импульса тока 4/10, равной 2,2 кДж на 1 кВ Uнр от времени приложения этого напряжения, представлена на рисунке 1.

Рисунок 1

а - без предварительного нагружения

б - с предварительным нагружением энергией импульса тока (2,2 кДж на 1 кВ U_нр)

Пропускная способность ОПН обеспечивает без повреждений воздействие:

20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 250 А;
20 импульсов тока 8/20 мкс с амплитудой 10000 А;
два импульса тока 4/10 мкс с амплитудой 65 кА.

Максимальное значение кажущегося заряда частичных разрядов в ОПН при напряжении 1,05 U_нд - не более 10 пКл.

ОПН выдерживают без взрывного разрушения покрышки ток короткого замыкания, минимальное ожидаемое действующее значение которого равно 20 кА.

Энергоёмкость:

2,2 кДж на 1 кВ U_нр - при воздействии одного импульса тока 4/10;
1,27 кДж на 1 кВ U_нр - при воздействии одного прямоугольного импульса тока.

Основные параметры ограничителей

Наименование параметра, размерность		Значение для ограничителя ОПН - РС
		3/3,5	6/7,2	6/7,6	10/12,0	10/12,7
Класс напряжения сети, кВ, действ.		3	6		10
Наибольшее длительно допустимое напряжение, U_нр, кВ		3,5	7,2	7,6	12,0	12,7
Номинальный разрядный ток 8/20 мкс, Iн, кА max		10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	125 А max	8,6	17,3	18,2	28,8	30,5
	250 А max	8,7	17,9	18,9	29,8	31,5
	500 А max	8,94	18,3	19,4	30,6	32,3
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	250 А max	8,75	18,0	19,0	30,0	31,7
	500 А max	11,02	22,7	23,9	37,8	40,0
	10 000 А max	11,82	24,3	25,7	40,5	42,8
	20 000 А max	13,4	27,7	29,2	46,2	48,7
Классификационное напряжение U_кл,. кВ max, не менее, частоты 50 Гц, при амплитуде тока через ограничитель 1,5 мА,		4,37	12,7	13,5	21,3	22,5
Максимальная амплитуда импульса тока 4/10 мкс, кА		65
Одноминутное напряжение промышленной частоты в сухом состоянии и под дождем, кВ		20	20		28
Испытательное напряжение полного грозового импульса, кВ max		60	60		75
Длина пути утечки, мм		290	290		420
Высота, Н мм		130	130		186
Масса, не более, кг		1,8	1,8		2,5

Конструкция

Устройство ограничителя ОПН - РС представлено на рисунке 2.

Ограничители состоят из последовательно соединенных металлооксидных ZnO резисторов с высоконелинейной вольтамперной характеристикой. Резисторы заключены между контактными фланцами и запрессованы в корпус из полимерного материала, который обеспечивает заданную механическую прочность и герметичность готового изделия.

Степень защиты оболочки - 1Р65 по ГОСТ 14254.

Для крепления и присоединения ограничителя к фазному проводу и заземлению на фланцах предусмотрены отверстия М10.

Рисунок 2
