Ограничители перенапряжений нелинейные типа ОПН - ТЕ - УХЛ1

Ограничители перенапряжений нелинейные типа ОПН - ТЕ - УХЛ1 предназначены для защиты электрооборудования распределительных устройств от атмосферных и коммутационных перенапряжений в электрических сетях с напряжением 3 - 10 кВ переменного тока частоты 48 - 62 Гц с изолированной или компенсированной нейтралью. Преимущественной областью применения ограничителей типа ОПН - ТЕ являются распределительные сети с тяжелыми эксплуатационными условиями (кабельные сети, сети с вращающимися электрическими машинами и электродуговыми печами), с повышенными емкостными токами при однофазных коротких замыканиях на землю.

Вид климатического исполнения - УХЛ1 по ГОСТ 15150-69.

Группа механического исполнения - М7 по ГОСТ 17516.1-90.

Класс разряда линии 3 по СТ МЭК 60099 - 4.

Ограничители соответствуют СТ МЭК 60099-4 и техническим условиям ИТЕА.674361.004ТУ (ТУ3414-004-52615343-2001).

Структура условного обозначения:

ОПН - ТЕ - ХХ / ХХ - УХЛ 1

ОПН - ограничитель перенапряжений нелинейный

ТЕ - индекс типа

ХХ - класс напряжения сети, кВ

ХХ - наибольшее длительно допустимое рабочее напряжение ОПН (Uнр), кВ

УХЛ 1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 40 гр. С;
окружающая атмосфера - не взрывоопасная, типа II по ГОСТ 15150-69;
внешние источники, создающие синусоидальную вибрацию в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорения 10 м с**-2 (1 g), в т.ч., в районах с интенсивностью землетрясений 9 баллов по шкале MSK - 64;
нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата, при ветре со скоростью 40 м/с без гололеда и 15 м/с при гололеде с толщиной стенки льда до 20 мм - 300 Н;
рабочее положение - под положительным углом к горизонтальной плоскости не менее 45 гр.

Технические данные

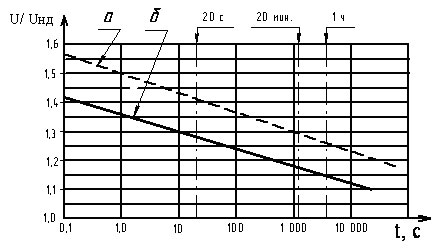

Зависимость наибольшего напряжения (в долях U_нр), допустимого до и после поглощения ограничителем максимальной энергии коммутационных перенапряжений (8,8 кДж/кВU_нр) от времени приложения этого напряжения приведена на рисунке 1.

Рисунок 1

а - без предварительного нагружения

б - с предварительным нагружением энергией коммутационных перенапряжений (8,8 кДж на 1 кВ U_нр)

Пропускная способность ОПН обеспечивает без повреждений воздействие:

20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 850 А (сериями по 2 - 3 импульса с интервалом между импульсами 50 - 60 с и охлаждением до температуры 20 ± 15 гр.С после воздействия серии импульсов);
20 импульсов номинального разрядного тока;
два импульса тока 4/10 с амплитудой 100 кА.

ОПН выдерживает приложение наибольшего длительно допустимого напряжения (U_нр) без поверхностного перекрытия при выпадении на ограничитель инея с последующим оттаиванием.

Максимальное значение кажущегося заряда частичных разрядов в ОПН при напряжении 1,05 Uнр - не более 10 пКл.

Основные параметры ограничителей ОПН-ТЕ классов напряжения сети 3 кВ, 6 кВ и 10 кВ приведены в таблицах 1, 2 и 3 соответственно.

Основные параметры ограничителей

Таблица 1

Наименование параметра, размерность			Значение для ограничителя ОПН - ТЕ
			3/3,3-УХЛ1	3/4,0-УХЛ1
Класс напряжения сети, кВ			3
Наибольшее длительно допустимое напряжение, U_нр, кВ			3,3	4,0
Номинальный разрядный ток 8/20 мкс, I_н, кА max			10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	150 А max		7,9	9,6
	500 А max		8,45	10,3
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	500 А max		8,25	10,0
	5 000 А max		9,75	11,8
	10 000 А max		10,4	12,6
	20 000 А max		11,2	13,6
Классификационное напряжение, кВ max, не менее, при амплитуде тока через ограничитель 3 мАmax			5,8	7,0
Длина пути утечки, мм, (для степени загрязнения ІV по ГОСТ 9920-89)			190
Испытательное напряжение внешней изоляции	полного грозового импульса, кВ max		44,4
	одноминутное промышленной частоты, кВ max	в сухом состоянии	11,1
		под дождём	10,06
Высота, Н мм			102
Масса, не более, кг			1,6

Таблица 2

Наименование параметра, размерность			Значение для ограничителя ОПН - ТЕ
			6/6,0- УХЛ1	6/6,6- УХЛ1	6/6,9- УХЛ1	6/7,2- УХЛ1	6/7,6- УХЛ1
Класс напряжения сети, кВ			6
Наибольшее длительно допустимое напряжение, U_нр, кВ			6,0	6,6	6,9	7,2	7,6
Номинальный разрядный ток 8/20 мкс, I_н, кА max			10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	150 А max		14,1	15,2	16,4	17,8	18,0
	500 А max		15,0	16,2	17,4	18,1	19,1
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	500 А max		14,7	16,0	17,0	17,6	18,5
	5 000 А max		17,2	18,5	19,9	20,8	21,8
	10 000 А max		18,5	20,0	21,5	22,3	23,6
	20 000 А max		19,8	21,6	23,0	23,8	25,1
Классификационное напряжение, кВ max, не менее, при амплитуде тока через ограничитель 3 мАmax			10,4	11,4	12,1	12,5	13,1
Длина пути утечки, мм, (для степени загрязнения ІV по ГОСТ 9920-89)			250
Испытательное напряжение внешней изоляции	полного грозового импульса, кВ max		66,5
	одноминутное промышленной частоты, кВ max	в сухом состоянии	22,2
		под дождём	21,1
Высота, Н мм			130
Масса, не более, кг			2,3

Таблица 3

Наименование параметра, размерность			Значение для ограничителя ОПН - ТЕ
			10/10,5-УХЛ1	10/11,5-УХЛ1	10/12,0-УХЛ1	10/12,7-УХЛ1
Класс напряжения сети, кВ			10
Наибольшее длительно допустимое напряжение, U_нр, кВ			10,5	11,5	12,0	12,7
Номинальный разрядный ток 8/20 мкс, I_н, кА max			10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой	150 А max		25,1	27,2	28,8	30,1
	500 А max		26,8	29,0	30,6	32,1
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой	500 А max		26,2	28,4	30,0	31,4
	5 000 А max		30,6	33,2	35,4	36,8
	10 000 А max		33,0	35,8	37,8	39,6
	20 000 А max		35,4	38,3	40,5	42,5
Классификационное напряжение, кВ max, не менее, при амплитуде тока через ограничитель 3 мАmax			18,6	20,2	21,3	22,5
Длина пути утечки, мм, (для степени загрязнения ІV по ГОСТ 9920-89)			420
Испытательное напряжение внешней изоляции	полного грозового импульса, кВ max		83,3
	одноминутное промышленной частоты, кВ max	в сухом состоянии	31,1
		под дождём	29,6
Высота, Н мм			185
Масса, не более, кг			3,0

Конструкция:

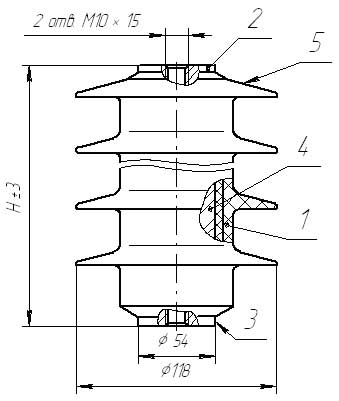

Устройство ОПН - представлено на рисунке 2.

Ограничители состоят из последовательно соединенных металлооксидных ZnO резисторов с высоконелинейной вольтамперной характеристикой. Резисторы заключены между контактными фланцами и запрессованы в двойном корпусе из полимерных материалов.

Внутренняя оболочка обеспечивает механическую прочность столба резисторов, а внешняя, выполненная из кремнийорганической резины, обеспечивает необходимые изоляционные характеристики (IV степень загрязнения по ГОСТ 9920-89).

Степень защиты оболочки - I Р67 по ГОСТ 14254.

Для крепления и присоединения ограничителя к фазному проводу и заземлению на фланцах предусмотрены отверстия М10.

Внешняя изоляция обладает трекинг - эрозионной стойкостью по ГОСТ 28856-90 для V степени загрязнения атмосферы.

Рисунок 2

1 - корпус;

2 - контактный вывод линейный;

3 - контактный вывод для заземления;

4 – рабочее сопротивление;

5 - место нанесения маркировки

Техническая информация:
Скачать Буклет ОПН-ТЕ
