Ограничители перенапряжений нелинейные ОПН - У - 15 (20) УХЛ1 (Класс разряда линии 2)

Ограничители перенапряжений нелинейные типа ОПН - У - 15 (20) предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования распределительных устройств в сетях 15 - 20 кВ переменного тока частоты 48 - 62 Гц с изолированной или компенсированной нейтралью.

Вид климатического исполнения - УХЛ1 или Т1 по ГОСТ 15150-69.

Группа механического исполнения - М6 по ГОСТ 17516.1-90.

Класс разряда линии 2 по СТ МЭК 60099 - 4.

Ограничители соответствуют СТ МЭК 60099-4 и техническим условиям (ИТЕА.674361.005ТУ). ТУ3414-005-52615343-2001.

Структура условного обозначения:

ОПН - У - ХХ / ХХХ - 2 ХХ 1 - IV / Х

ОПН - ограничитель перенапряжений

У - индекс типа

ХХ - класс напряжения сети, кВ

XХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нр), кВ

2 - класс разряда линии по СТ МЭК 60099-4

ХХ 1 - климатическое исполнение (УХЛ или Т) и категория размещения по ГОСТ 15150-69

IV - степень загрязнения по ГОСТ 9920-89

Х - обозначение вида конструктивного исполнения (А или Б)

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 40 гр. С;
окружающая атмосфера - не взрывоопасная, типа II по ГОСТ 15150-69;
внешние источники, создающие синусоидальную вибрацию в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорения 10 м с**-2 (1 g), в т.ч., в районах с интенсивностью землетрясений 9 баллов по шкале MSK - 64;
нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата, при ветре со скоростью 40 м/с без гололеда и 15 м/с при гололеде с толщиной стенки льда до 20 мм - 500 Н;
рабочее положение – вертикальное.

Технические данные

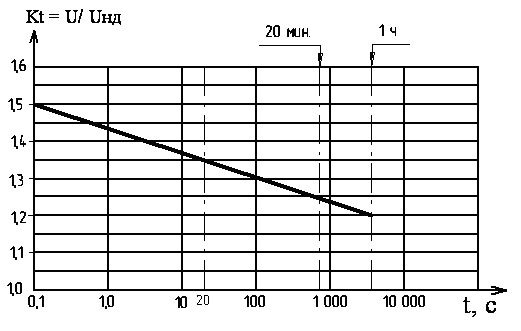

Зависимость наибольшего напряжения (в долях U_нд), допустимого после поглощения ограничителем максимальной энергии коммутационных перенапряжений (4,5 кДж/U_нд) от времени приложения этого напряжения приведена на рисунке 1.

Рисунок 1

Пропускная способность ОПН обеспечивает без повреждений воздействие:

Пропускная способность ОПН - воздействие 20 прямоугольных импульсов тока длительностью 2000 мкс с амплитудой 500 А;
Максимальное значение кажущегося заряда частичных разрядов в ОПН при напряжении 1,05 U_нд - не более 10 пКл.

Основные параметры ограничителей

Таблица 1

Наименование параметра, размерность			Значение для ограничителя ОПН - У
			15/16,5-2	15/18-2	15/21-2	20/25-2	20/28-2
Класс напряжения сети, кВ			15			20
Наибольшее длительно допустимое напряжение, U_нр, кВ			16,5	18	21	25	28
Номинальный разрядный ток 8/20 мкс, Iн, кА max			10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой		150 А max	38,4	42	49	58	65
		500 А max	40,5	44	52	61	68
		500 А max	41,25	45	52,5	62,5	70
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой		5 000 А max	48,7	53	62	74	82,6
		10 000 А max	52	56	65	79	88
		20 000 А max	56	61	71	84,5	94,5
		150 А max	29,2	32	37	44,3	50
Классификационное напряжение (амплитуды синусоидального напряжения частоты 50 Гц при амплитуде тока 3 мА), U_кл min кВ, не менее			29,2	32	37	44,3	50
Максимальная амплитуда импульса тока 4/10 мкс, кА			100
Испытательное напряжение внешней изоляции	одноминутное промышленной частоты в сухом состоянии и под дождем, кВ		38			65
	полного грозового импульса с амплитудой, кВ		95			170
Длина пути утечки по ГОСТ 9920-89, для IV степени загрязнения, не менее, мм			720			870
Высота, Н, мм			395			530
Масса, не более, кг			14			17

* Любой импульс с фронтом более 30 мкс

Конструкция:

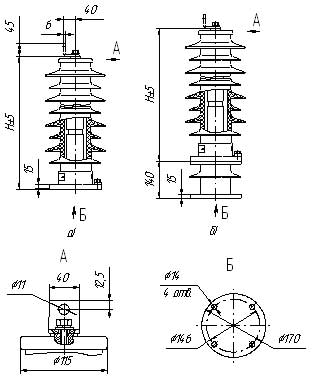

Ограничители выполнены в виде одноколонкового аппарата опорного типа вертикальной установки (см. рис. 2). Для присоединения фазного провода и заземления ограничители имеют стандартную контактную пластину на верхнем фланце и болт заземления на нижнем. Металлические фланцы закреплены на корпусе ограничителя и загерметизированы полимерным компаундом.

Корпус представляет собой стеклоэпоксидный цилиндр с напрессованными на него ребрами из кремнийорганической резины. Склеивающая полимеризующая связка создает монолитную конструкцию и обеспечивает заданные изоляционные характеристики.

Металлооксидные ZnO резисторы с высоконелинейной вольтамперной характеристикой запрессованы в оболочки из полимерного материала и в виде однотипных элементов последовательно соединены внутри общего корпуса.

Рисунок 2
