Ограничители перенапряжений нелинейные ОПН - У - 220 УХЛ1 (Класс разряда линии 3)

Ограничители перенапряжений нелинейные типа ОПН - У - 220 предназначены для защиты трансформаторов, электрооборудования распределительных устройств и аппаратов от грозовых и коммутационных перенапряжений в сетях напряжением 220 кВ переменного тока частоты 48 - 62 Гц с заземленной нейтралью.

Вид климатического исполнения - УХЛ1 или Т1 по ГОСТ 15150-69.

Группа механического исполнения - М1 по ГОСТ 17516.1-90.

Класс разряда линии 3 по СТ МЭК 60099 - 4.

Ограничители соответствуют СТ МЭК 60099-4 и техническим условиям

(ИТЕА.674361.005ТУ). ТУ3414-005-52615343-2001.

Структура условного обозначения:

ОПН - У - ХХ / ХХХ - 3ХХ 1 - Х / Х

ОПН - ограничитель перенапряжений нелинейный

У - индекс типа

ХХ - класс напряжения сети, кВ

XХХ - наибольшее длительно допустимое рабочее напряжение ОПН (U_нр), кВ

3 - класс разряда линии по СТ МЭК 60099-4

ХХ 1 - климатическое исполнение (УХЛ или Т) и категория размещения по ГОСТ 15150-69

X - степень загрязнения (II*. III или IV) по ГОСТ 9920-89

Х - обозначение вида конструктивного исполнения (А или Б)

Условия эксплуатации

высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 60 гр. С до плюс 40 гр. С;
окружающая атмосфера - не взрывоопасная, типа II по ГОСТ 15150-69;
внешние источники, создающие синусоидальную вибрацию в диапазоне частот 0,5 - 100 Гц с максимальной амплитудой ускорения 10 м с**-2 (1 g), в т.ч., в районах с интенсивностью землетрясений 9 баллов по шкале MSK - 64;
нагрузка от натяжения провода в направлении, перпендикулярном вертикальной оси аппарата, при ветре со скоростью 40 м/с без гололеда и 15 м/с при гололеде с толщиной стенки льда до 20 мм - 500 Н;
рабочее положение – вертикальное.

Технические данные

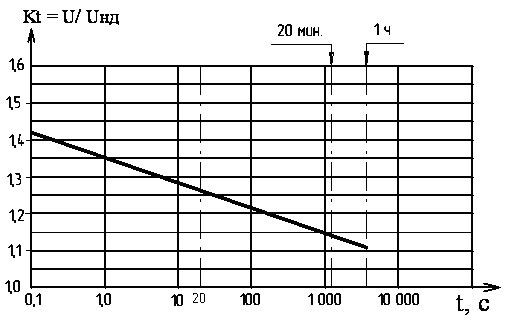

Зависимость наибольшего напряжения (в долях U_нд), допустимого после поглощения ограничителем максимальной энергии коммутационных перенапряжений (4,5 кДж/U_нд) от времени приложения этого напряжения приведена на рисунке 1.

Рисунок 1

Пропускная способность ОПН обеспечивает без повреждений воздействие:

Пропускная способность ОПН - воздействие 20 прямоугольных импульсов тока длительностью 2000 мкс с амплитудой 850 А;
Максимальное значение кажущегося заряда частичных разрядов в ОПН при напряжении 1,05 U_нд - не более 10 пКл.

Основные параметры ограничителей

Таблица 1

Наименование параметра, размерность			Значение для ограничителя ОПН - У
			220/120-3	220/146-3	220/154-3	220/168-3	220/180-3
Класс напряжения сети, кВ, действ.			220
Наибольшее длительно допустимое напряжение, U_нр, кВ			120	146	154	168	180
Номинальный разрядный ток 8/20 мкс, Iн, кА max			10
Остающееся напряжение, кВ max, не более, при импульсе тока 30/60 мкс* с амплитудой		125 А max	276	336	356	388	415
		250 А max	296	358	380	413	442
		500 А max	288	350	372	400	432
Остающееся напряжение, кВ max, не более, при импульсе тока 8/20 мкс с амплитудой		250 А max	340	416	440	476	513
		500 А max	364	442	468	508	546
		10 000 А max	392	478	504	548	590
		20 000 А max	276	336	356	388	415
Классификационное напряжение U_кл,. кВ max, не менее, частоты 50 Гц, при амплитуде тока через ограничитель 1,5 мА,			215	262	276	302	324
Максимальная амплитуда импульса тока 4/10 мкс, кА			100
Одноминутное напряжение промышленной частоты в сухом состоянии и под дождем, кВ			395
Испытательное напряжение полного грозового импульса, кВ max			900
Длина пути утечки, мм	II*		5700
	III		6300
	IV		7900
Масса, не более, кг	исполнение "А"		70
	исполнение "Б"		85

* Любой импульс с фронтом более 30 мкс

Конструкция:

а) - исполнение "А"; б) - исполнение "Б"

Рисунок 2

Ограничители выполнены в виде одноколонкового аппарата опорного типа вертикальной установки (см. рис. 2). Ограничители исполнения "Б" дополнительно снабжены изолирующим основанием, предназначенным для изолирования ОПН от заземленных конструкций фундамента. Для присоединения фазного провода и заземления ограничители имеют стандартную контактную пластину на верхнем фланце и болт заземления на нижнем. Металлические фланцы закреплены на корпусе ограничителя и загерметизированы полимерным компаундом.

Корпус представляет собой стеклоэпоксидный цилиндр с напрессованными на него ребрами из кремнийорганической резины. Склеивающая полимеризующая связка создает монолитную конструкцию и обеспечивает заданные изоляционные характеристики.

Металлооксидные ZnO резисторы с высоконелинейной вольтамперной характеристикой запрессованы в оболочки из полимерного материала и в виде однотипных элементов последовательно соединены внутри общего корпуса.

Техническая информация:

Скачать буклет ОПН-У
