ООО Ампер-Электро г. Москва
Предлагаем электротехническую продукцию различного назначения ведущих российских и зарубежных производителей.
Перечень производимой и поставляемой продукции ООО Ампер-Электро:
|
Вакуумная коммутационная техника АстерЭлектро (ВВ/AST, ПС/AST, ПЗУ/AST, ...)
|
Ограничители перенапряжений нелинейные 0,4-220 кВ (ОПН-РВ, ОПН-РТ, ОПН-РС, ОПН-НО, ОПН-У и др.)
|
|
Шкаф оперативного тока ШОТ, ШУОТ, АУОТ, ЩУОТ
|
Вакуумная коммутационная техника Промышленной Группы Таврида Электрик (ВВ/TEL, РВА/TEL, SHELL, БУ/TEL, ISM и др.)
|
|
Комплектные распределительные устройства наружной установки, КРУН-6 (10), КРН-IV-10, ЯКНО-10, ЯВП, К-59
|
Вакуумная коммутационная техника производства ЗАО ГК "Электрощит" (ВВУ-СЭЩ-П, ВВУ-СЭЩ-Э и др.)
|
|
Оборудование для воздушных линий ПКУ-6(10), ПСС-6(10), ПУС-6(10)
|
Силовые трансформаторы (ТМ, ТМГ, сухие и др.)
|
|
Комплектные распределительные устройства КРУ К-104, К-XXVI, К-XII, К-6У, D-12P(PT), D-24P
|
Вакуумная коммутационная техника концерна Высоковольтный Союз (ВР)
|
|
Камеры сборные одностороннего обслуживания КСО-366, КСО-393, КСО-2У(М, МЗ), КСО-207, КСО-272, КСО-298 и др.
|
Устройства этажные распределительные модульного типа (УЭРМ, ВРУ, НКУ, ...)
|
|
Комплектные трансформаторные подстанции (КТП, 2хБКТПБ, КТПНУ, КТПМ и др.)
|
Установки компенсации реактивной мощности УКРМ, КРМ
|
|
Распределительные панели ЩО-70, ЩО-90, ЩО-91
|
Вакуумные выключатели ВВР-10-20/630
|
Кроме этого:
- У нас собственное производство и складские помещения. Беремся за любые нетиповые заказы, можем использовать любые комплектующие, изготовим даже ретро-оборудование.
- Выполним проекты по разработке, монтажу и вводу в эксплуатацию высоковольтного электрооборудования "под ключ". Уже более 100 успешно выполненных проектов.
- Окажем помощь в получении технических условий на подключение электрической мощности в г. Москве и Московской области.
- Заменим отдельные части оборудования и осуществим ретрофит (модернизацию) любых высоковольтных камер и ячеек.
Сотрудничеством с нами и остались довольны:
Нашими основными заказчиками являются федеральные, региональные и муниципальные сетевые организации, дачные кооперативы, промышленные предприятия, монтажные и строительные компании:
|
ОАО "МК "ОРМЕТО-ЮУМЗ"
|
ОАО "ППГХО"
|
|
ФГБУ "ГНЦ ИФВЭ"
|
ОАО «МЗ «Сапфир»
|
|
ОАО "Метровагонмаш"
|
ОАО "КТРВ"
|
|
ФГУП "КБ Химмаш им. А.М.Исаева"
|
ФГУП «ГКНПЦ им. М.В.Хруничева»
|
|
ЗАО "МОФ Парижская Коммуна"
|
ОАО "Щёкиноазот"
|
|
и многие другие.
|
Продукция ООО Ампер-Электро установлена на объектах ОАО "МОЭСК", Холдинг MPCK, ОАО "ОЭК", ОАО «Мосэнерго» и др.
Акция:
При покупке от 3-х единиц ПКУ, ПСС, КРУН, КСО
доставка в пределах Московского региона в подарок!
Почему мы?
- Выгодные предложения для оптовиков. Специальные условия сотрудничества с КРУ-строительными заводами по вакуммным выключателям, ограничителям перенапряжений и микропроцессорной релейной защите. Гибкая система скидок.
- Низкие цены. Например, камера КРН-4-10 от 145 500 руб., камера КСО 298-8ВВ-600 от 299 500 руб., пункт секционирования ПСС-10 (реклоузер) от 309 500 руб., пункт коммерческого учёта ПКУ-10 от 169 500 руб. Смотреть прайс >>
- Удобная схема оплаты заказов. Работаем с НДС, возможно прохождение проверок на возврат.
- Выбор варианта доставки. Через транспортно-экспедиционные компании, собственным автотранспортом, либо самовывозом со склада, который располагается в городской черте.
- Ненормированный рабочий день. По предварительной заявке выезжаем на объект в выходные и праздничные дни.
- Гарантированное качество. Имеются все необходимые сертификаты и свидетельства. Кроме этого, у нас собственный сервисный центр по вакуумным выключателям, что позволит максимально сократить сроки ремонта и повысить удобство обслуживания.
Еще не убедили? Тогда просто позвоните – мы бесплатно проконсультируем, поможем сориентироваться на рынке электротехнической продукции и подобрать нужное Вам оборудование.
Звоните и заказывайте! Тел. +7 (499) 503-16-78
Выполняем заказы в кратчайшие сроки!
|
|

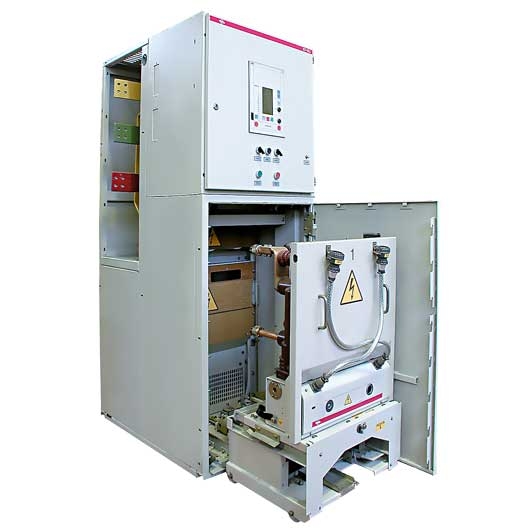

ЯЧЕЙКИ КРУ КУ-10Ц
Комплектные распределительные устройства (КРУ) внутренней установки серий КУ-10Ц, с вакуумными выключателями, и КУ-10, с вакуумными или элегазовыми выключателями, предназначены для приема и распределения электроэнергии трехфазного переменного тока с частотой 50 и 60 Гц и номинальным напряжением 6-10 кВ в системах с изолированной или частично заземленной нейтралью.
КРУ серий КУ10Ц и КУ-10 используются в распределительных устройствах собственных нужд электростанций всех видов на электрических подстанциях, в электроустановках предприятий всех отраслей промышленности, железных дорог и метрополитенов.
КРУ серий КУ-10Ц и КУ-10 могут эксплуатироваться в условиях умеренного или тропического климата (климатическое исполнение и категория размещения У3 и Т3 в соответствии с ГОСТ 15150).
Типы коммутационных аппаратов
КРУ серии КУ-10Ц комплектуются вакуумными выключателями ВР1 и ВР2. КРУ серии КУ-10 комплектуются вакуумными выключателями ВР3, могут комплектоваться вакуумными выключателями VD4 (производства ABB) или элегазовыми выключателями LF (производства Schneider Electric).
Надежность шкафов по механическому и коммутационному ресурсу определяется параметрами установленных выключателей, и для ячеек с выключателями серий ВР составляет:
- механический ресурс - до 100 000 циклов
- коммутационный ресурс при номинальном токе - до 50 000 циклов
- коммутационный ресурс при номинальном токе отключения - до 100 отключений
Шкафы с вакуумными выключателями комплектуются ограничителями перенапряжений, рекомендуются ОПН типов Polim D, производства АВВ, или ОПНС.
Общее и различия в сериях КУ-10Ц и КУ-10
Шкафы серии КУ-10Ц и КУ-10 разработаны на основе общих принципов, для их сборки используются общие комплектующие. Они имеют одинаковые установочные и присоединительные размеры и собираются в ряд без переходных шкафов. В зависимости от назначения, шкафы КРУ могут быть с выкатным элементом или без выкатного элемента.
Шкафы КРУ серии КУ-10 с выкатным элементом, рассчитанные на номинальный ток 1 600 А и менее, не имеют фасадных дверей. Роль дверей выполняет фасадный лист выкатного элемента, который полностью обеспечивает локализацию отсека выкатного элемента при его рабочем положении. Благодаря такому решению в шкафах КУ-10 можно использовать вакуумные или элегазовые выключатели разных серий от различных производителей, а, следовательно, и разных размеров. При этом в рабочем положении выкатные элементы расположены полностью в габаритах шкафа, а в контрольном - могут выступать за габариты шкафа со стороны фасада на расстояние не превышающее 150 мм.
Шкафы КРУ серии КУ-10 с выкатным элементом, рассчитанные на номинальный ток 2 000 А и более, имеют фасадную дверь, которая состоит из двух частей. Верхняя часть это собственно дверь, которая закрывается и надежно фиксируется, когда выключатель находится в рабочем положении. Нижняя часть - откидывается вниз и с внутренней стороны имеет рельсы, по которым выключатель перемещается из рабочего положения в контрольное и обратно. При рабочем положении выключателя нижняя часть двери так же закрывается и надежно фиксируется.
Шкафы КРУ серии КУ-10Ц были разработаны как развитие серии КУ-10 в связи с появлением принципиально новых вакуумных выключателей ВР1 и ВР2. Выкатной элемент с такими выключателями имеет существенно меньшие габаритные размеры, поэтому все типоисполнения шкафов серии КУ-10Ц имеют фасадную дверь. Кроме того, ячейки КУ-10Ц дополнены механизмом раздельного перемещения выкатного элемента, новым запирающим устройством фасадной двери, механизмом управления разъединителем при закрытой фасадной двери.
По условиям обслуживания все типоисполнения КРУ серии КУ-10Ц, а так же КУ-10, на номинальный ток 1 600 А и менее, выполняются как шкафы с односторонним обслуживанием. КРУ серии КУ-10, на номинальный ток 2 000 А и более, могут быть как с двусторонним, таки с односторонним обслуживанием.
Безопасность
Высокая безопасность ячеек КУ-10Ц и КУ-10 обеспечивается использованием оригинальных разработок, реализованных в ячейках только этих серий:
- петли оригинальной конструкции позволяют перемещать двери отсека выкатного элемента в вертикальной плоскости одновременно с вращением, а запирающее устройство надежно фиксирует их по всему периметру
- механизм раздельного перемещения выкатного элемента позволяет перемещать выключатель из рабочего положения в контрольное и обратно при закрытой двери отсека выкатного элемента
- визуальный контроль положения выключателя в отсеке выкатного элемента возможен через смотровое окно в двери шкафа
- заземлитель новой конструкции позволяет оперировать его ножами при закрытой двери отсека выкатного элемента
Развитая система блокировок, реализованная в ячейках обеих, серий исключает ошибки обслуживающего персонала:
- блокировка перемещения включенного выключателя из рабочего положения в контрольное и обратно
- блокировка включения выключателя в положении промежуточном между контрольным и рабочим
- блокировка перемещения выключателя из контрольного положения в рабочее при включенных ножах заземлителя
- блокировка включения заземлителя при рабочем положении выключателя
- оперативные электрические блокировки, предусмотренные схемами вспомогательных электрических соединений
Универсальность
Большое количество типоисполнений и высокая универсальность шкафов КРУ серий КУ-10Ц и КУ-10 позволяет с успехом применять их как при строительстве новых, так при реконструкции или наращивании мощности действующих распределительных устройств 6-10 кВ любой сложности:
- одностороннее обслуживание и малые габаритные размеры ячеек позволяют разместить распредустройство на строительной площади минимальных размеров
- по схемному решению шкафы КУ-10Ц, совместно с КУ-10, могут заменить КРУ большинства серий, как выпускавшихся ранее, так и производимых в настоящее время
- КУ-10Ц и КУ-10 могут стыковаться по сборным шинам с ячейками других серий, от любых производителей, при помощи переходных шкафов
- большой выбор схем вспомогательных соединений, как на переменном, так и на постоянном оперативном токе
- схемы вспомогательных соединений выполняются как на традиционных реле, так и с использованием современных микропроцессорных устройств
- схемы учета активной и реактивной энергии выполняются как с использование обычных, так и многотарифных программируемых счетчиков
- возможность интеграции в информационно-компьютерные системы контроля и управления, благодаря использованию устройств микропроцессорной релейной защиты
Релейная защита
Шкафы КРУ комплектуются современными микропроцессорными устройствами микропроцессорной релейной защиты автоматики и управления:
- МРЗС-05 - производства ПО "Киевприбор"
- Spac - производства "АББ Чебоксары", Россия
- Sepam - производства Schneider Electric
- Micom - производства Alstom
- REF-542 - производства ABB
Для реализации общих функций защиты, контроля, автоматики и управления в распредустройстве в целом, в составе серий предусмотрен отдельно стоящий (навесной) релейный шкаф.
Основные параметры КРУ серий КУ-10Ц и КУ-10
Основные параметры КРУ серий КУ-10Ц и КУ-10:
- номинальное напряжение - 6; 10 кВ
- наибольшее рабочее напряжение - 7,2; 12 кВ
- номинальный ток главных цепей:
- для КУ-10Ц - 630; 1 000; 1 600 А
- для КУ-10 - 630; 1 000; 1 600; 2 000; 3 150 А
- номинальный ток сборных шин - 1 000; 1 600; 2 000; 3 150 А
- номинальный ток отключения выключателей - 20; 31,5 кА
- ток термической стойкости (в течение 3 с) - 20; 31,5 кА
- ток электродинамической стойкости - 51, 81 кА
- степень защиты по ГОСТ 14254 - IP20
Габаритные размеры шкафов КРУ:
- ширина - 750 мм (для КУ-10 - 750; 900 мм)
- глубина - 1 000; 1 200; 1 300 мм
- высота - 2 000 мм
Гарантии
КРУ серий КУ-10Ц и КУ-10 соответствуют ГОСТ 14693 и изготавливаются в соответствии с требованиями технических условий: серии КУ-10Ц - ТУ У 22588376.006-98, а серии КУ-10 - ТУ У 05391028 003-94. Шкафы КРУ производятся в условиях, контролируемых системой менеджмента качества, функционирующей в соответствии с требованиями ISO 9001.
|
|
