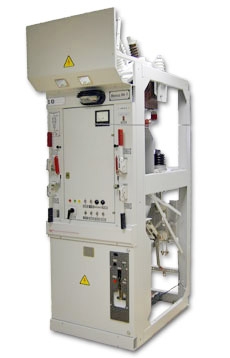

КАМЕРЫ КСО-298

Камеры КСО-292, КСО-298 на напряжение 6(10) кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной или заземлённой через дугогасительный реактор нейтралью.

Климатические условия работы камер КСО-298 соответствуют третей категории размещения и умеренному климату (У3) по ГОСТ 15150 и ГОСТ 15543. При этом значения температуры окружающего воздуха от - 25°С до +40°С; высота над уровнем моря не превышает 1000 м; окружающая среда не взрывоопасная не содержащая токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающие металлы и изоляцию.

Камеры КСО-298 изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям ТУ 3414- 004- 95641262- 2006.

Структура условного обозначения:

КСО-298-Х-ХХ:

КСО - камера сборная одностороннего обслуживания;

2 - модификация;

98 - год разработки;

Х - обозначение схемы исполнения главных цепей;

ХХ - климатическое исполнение (У, УХЛ) и категория размещения (3; 4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации:

Высота над уровнем моря: не более 1000 м.

Температура окружающего воздуха: от -25⁰С до +40⁰С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

Требования техники безопасности: по ГОСТ 12.2.007.4-75.

Камеры КСО-298 соответствуют требованиям ТУ-400-0711-98. ТУ 400-0711-98

Технические характеристики:

Номинальное напряжение, кВ - 6; 10

Наибольшее рабочее напряжение, кВ - 7,2; 12

Номинальный ток главных цепей, А - 200; 400; 630; 1000

Номинальные токи трансформаторов тока, А - 50; 100; 150; 200; 300; 400; 600; 800; 1000

Номинальный ток сборных шин, А - 630; 1000

Номинальный ток отключения камер с высоковольтным выключателем, кА – 20

Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А – 51

Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА - 20*

Номинальное напряжение вспомогательных цепей, В:

Переменного оперативного тока – 220
Постоянного оперативного тока – 220
Цепи трансформаторов напряжения – 100
Цепи освещения внутри камер – 36
Цепи трансформаторов собственных нужд 380

Ток плавкой вставки высоковольтного предохранителя, А - 2; 3; 5; 8; 10; 16; 20; 31,5-160

Габаритные размеры камер, мм – 2710*750 (1000)*1100 *

Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Гарантийный срок - 2 года со дня ввода камеры КСО-298 в эксплуатацию.

Конструкция и принцип действия:

Камера КСО-298 представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри КСО-298 размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учёта и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру КСО-298 обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съёмная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры КСО-298 имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО-298 имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО-298 аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь камеры КСО-298, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры КСО-298 в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры КСО-298 непосредственно приваривается к металлическим заземленным конструкциям.

Верхняя дверь КСО-298 является панелью, на которой смонтирована схема вспомогательных цепей. На фасаде КСО-298 размещена аппаратура (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах КСО-298 с секционным выключателем находятся на панели камеры. В камерах КСО-298 с кабельными вводами предусмотрена возможность концевой разделки одного или двух трёхфазных кабелей сечением до 240 мм², а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм². Камеры КСО-298 имеют стационарное устройство для освещения фасада камер напряжением 220 В. Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, расположенный в средней части КСО-298. Кроме того, в коробе размещена выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей. Во избежание ошибочных операций при обслуживании и ремонте в камерах КСО-298 выполнены следующие блокировки:

механические:
блокировка, не допускающая включение и отключение линейных и шинных разъединителей;
блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
электрические:
блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин.

Примечание: для осуществления других видов блокировок (оперативной безопасности и т. п.) согласно схемам вспомогательных цепей в камерах КСО-298 по заказу предусмотрена возможность установки блокировочных замков.

Камеры КСО-298 выполняются по:

схемам главных цепей;
принципиальным схемам вспомогательных цепей, указанным в опросном листе.

В камерах КСО-298 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:

Выключатель вакуумный ВВ/ТЕL-10 на токи до 2000 А (производство ЗАО "ГК "Таврида Электрик" г. Йошкар-Ола);
Выключатлеь вакуумный ВВ/AST-10-20/1000 (производство "Астер Электро" г. Новосибирск);
Выключатель ВВТ-10-20/630 (производство ООО "СК "Бетта" г. Одинцово)
Выключатель вакуумный с электромагнитным приводом ВБЭМ 10- 20/1000 У2 (производство НПП "Контакт" г.Саратов);
Выключатель вакуумный с электромагнитным приводом ВБУЭ(П)3- 10- 20(31,5)/1000(1600) У3 (производство ОАО "Самарский завод "Электрощит" г. Самара);
Выключатель вакуумный с электромагнитным приводом ВБСК 10- 20/1000 У3 (производство ОАО "ЭНЭКО" г.Минусинск);
Масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;
Масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 и 1000 А;
Разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
Разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
Разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
Трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
Трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
Предохранители типа ПКТ, ПКН;
Ограничители перенапряжений типа ОПН-10, ОПН-6;Трансформаторы собственных нужд ТМ-25, ТМ-40.

^*Изготовитель оставляет за собой право замены вышеуказанных аппаратов на аналогичные.

Комплектность поставки

Поставка камер КСО-298 осуществляется поштучно, в соответствии со схемами главных цепей и опросного листа заказчика.

В комплект поставки входят:

1. Камеры КСО-298 с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом заказчика.

2. Эксплуатационные документы (в одном экземпляре).

3. Шинные мосты (если они оговорены в заказе).

4. Запасные части и принадлежности согласно спецификации.

Эксплуатационные документы включают:

1. Паспорт на каждую камеру КСО-298, входящую в заказ.

2. Техническое описание и руководство по эксплуатации камеры.

3. Техническое описание руководство по эксплуатации и паспорта основных комплектующих изделий при условии их поставки заводом-изготовителем.

4. Схемы релейной защиты и автоматики: принципиальные схемы и монтажные схемы.

Техническая информация:
