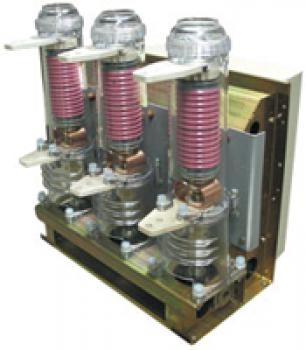

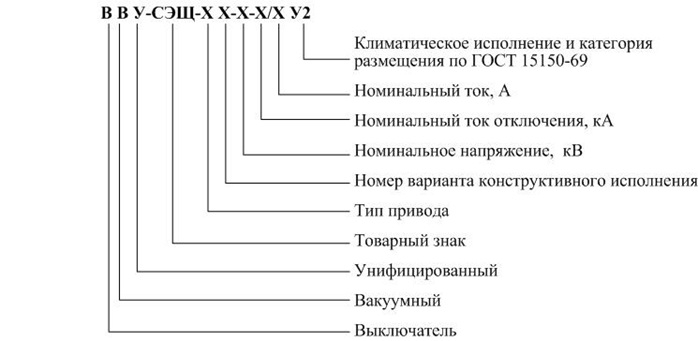

Вакуумный выключатель ВВУ-СЭЩ-Э(П)-10

Вакуумные выключатели серии ВВУ-СЭЩ-10 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ. Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-10 допускается только по согласованию с предприятием-изготовителем.

При разработке вакуумных выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Вакуумные коммутационные аппараты – передовая технология в аппаратостроении. В выключателях старого поколения для охлаждения и деионизации дуги, образующейся после разведения контактов, в качестве дугогасительной среды применяют масло, воздух или элегаз (SF6). Вакуумные выключатели выгодно отличаются от этих выключателей тем, что такой средой является просто вакуум.

Основные технические характеристики ВВУ-СЭЩ-Э(П)-10

Наименование параметров	ВВУ-СЭЩ-П(3;4)-10-20/1000	ВВУ-СЭЩ-П(3;4)-10-20/1600	ВВУ-СЭЩ-Э(3;4)-10-20/1000	ВВУ-СЭЩ-Э(3;4)-10-20/1600	ВВУ-СЭЩ-Э(3)-10-31,5/1600	ВВУ-СЭЩ-Э-10-31,5/2000	ВВУ-СЭЩ-Э-10-31,5/2500	ВВУ-СЭЩ-Э-10-31,5/3150
Номинальное напряжение, кВ	10
Номинальный ток, А	1000	1600	1000	1600	1600	2000	2500	3150
Номинальный ток, А	1000				1600
Номинальный ток отключения, кА	20				31,5
Номинальные токи включения, кА:
эффективное значение периодической составляющей	20				31,5
амплитудное значение	50				79
Предельные сквозные токи, кА:
начальное действующее значение периодической составляющей	20				31,5
наибольший пик	50				79
Собственное время включения, мс, не более	50				100
Собственное время отключения, мс	30
Ток потребления электромагнита отключения (ЭО), ЭОНП, А не более:
при ~230 В	1,5
при =220 В	1,0
Ток потребления электромагнита включения, А не более:
при ~230 В	1,5		30		50	-
при =220 В	1,0		25		45	60
Ток потребления двигателя заводки включающей пружины, А, не более	1,5		-
Электромагнит отключения независимого питания (YAV)	По заказу
Электромагниты отключения с токами 3 или 5 А (YAА)	По заказу
Время заводки включающей пружины с, не более	15		-
Ресурс по механической и коммутационной стойкости, циклов ВО	25000		50000	25000
Масса, кг	78; 69; 72	88; 79; 78	82; 73; 76	92; 83; 82	93; 84	174,3	201,5	200,5

Продолжение таблицы

Наименование параметров	ВВУ-СЭЩ-П-10-31,5/1600	ВВУ-СЭЩ-П-10-31,5/2000	ВВУ-СЭЩ-П-10-31,5/2500	ВВУ-СЭЩ-П-10-31,5/3150	ВВУ-СЭЩ-П-10-40/1600	ВВУ-СЭЩ-П-10-40/2000	ВВУ-СЭЩ-П-10-40/2500	ВВУ-СЭЩ-П-10-40/3150	ВВУ-СЭЩ-Э-10-40/1600
Номинальное напряжение, кВ	10
Номинальный ток, А	1600	2000	2500	3150	1600	2000	2500	3150	1600
Номинальный ток отключения, кА	31,5				40
Номинальные токи включения, кА:
эффективное значение периодической составляющей	31,5				40
Амплитудное значение	79				100
Предельные сквозные токи, кА:
начальное действующее значение периодической составляющей	31,5				40
Наибольший пик	79				100
Собственное время отключения, мс	30				Собственное время отключения, мс
Ток потребления электромагнита отключения (ЭО), ЭОНП, А не более
при ~230 В	1,5
при =220 В	1,0
Ток потребления электромагнита включения, А не более	30
Собственное время отключения, мс
при ~230 В	1,5				-
при =220 В	1,0				70
Ток потребления двигателя заводки включающей пружины, А, не более	1,5				-
Электромагнит отключения независимого питания (YAV)	По заказу
Электромагниты отключения с токами 3 или 5 А (YAА)	По заказу
Время заводки включающей пружины с, не более	15				-
Ресурс по механической и коммутационной стойкости, циклов ВО	10000
Масса, кг	89	158,1	188	188	107	158,5	188,5	188,5	130

Продолжение таблицы

Наименование параметров	ВВУ-СЭЩ-Э-10-40/2000	ВВУ-СЭЩ-Э-10-40/2500	ВВУ-СЭЩ-Э-10-40/3150	ВВУ-СЭЩ-П5-10-20/630	ВВУ-СЭЩ-П5-10-20/1000	ВВУ-СЭЩ-П5-10-20/1600	ВВУ-СЭЩ-П6-10-20/630	ВВУ-СЭЩ-П6-10-20/1000	ВВУ-СЭЩ-П8-10-20/1000
Номинальное напряжение, кВ	10
Номинальный ток, А	2000	2500	3150	630	1000	1600	630	1000	1000
Номинальный ток отключения, кА	40			20
Номинальные токи включения, кА:
Эффективное значение периодической составляющей	40			20
Амплитудное значение	100			50
Предельные сквозные токи, кА:
Начальное действующее значение периодической составляющей	40			20
Наибольший пик	100			50
Собственное время включения, мс, не более	100			50
Собственное время отключения, мс	30
Ток потребления электромагнита отключения (ЭО), ЭОНП, А не более:
при ~230 В	1,5
при =220 В	1,0
Ток потребления электромагнита включения, А не более
при ~230 В	-			1,5
при =220 В	70			1,0
Ток потребления двигателя заводки включающей пружины, А, не более	-			1,5
Электромагнит отключения независимого питания (YAV)	По заказу
Электромагниты отключения с токами 3 или 5 А (YAА)	По заказу
Время заводки включающей пружины с, не более	-			10
Ресурс по механической и коммутационной стойкости, циклов ВО	10000			25000
Масса, кг	204,1	219	219	73	73	76,2	63,5	63,5	64,9

Конструкция ВВУ-СЭЩ-Э(П)-10

Конструктивно модуль выключателя состоит из основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером, трёх полюсов и привода. По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели и привод имеют высокую степень унификации различных исполнений.

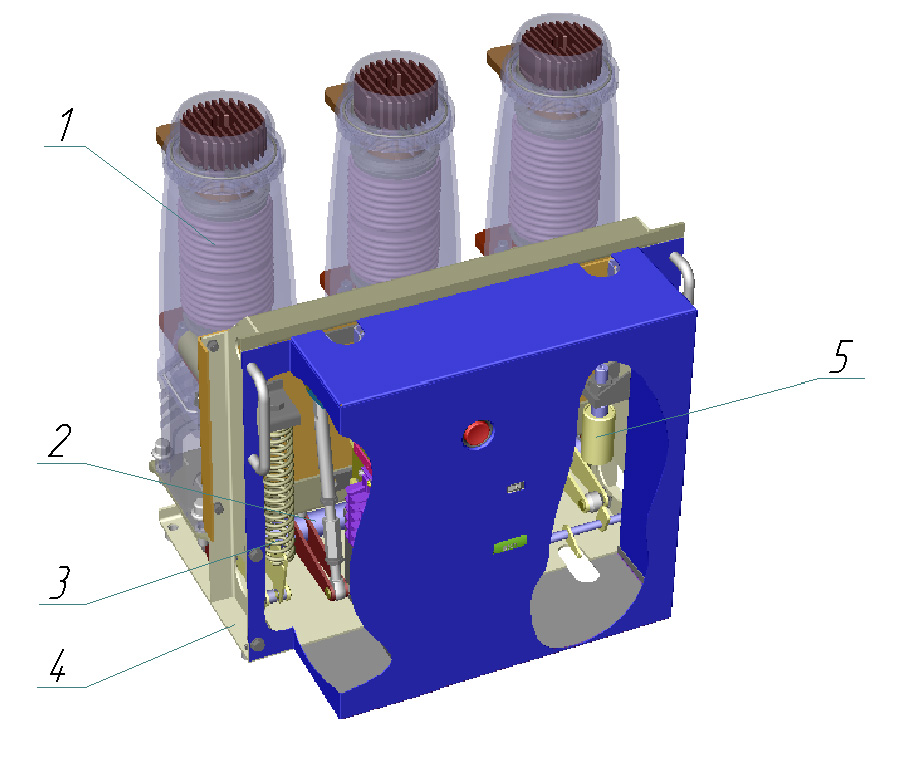

Устройство ВВУ-СЭЩ-Э(П)-10

1. Полюс
2. Вал выключателя
3. Отключающая пружина

4. Рама
5. Масляный буфер

Полюс выключателя состоит из разъёмного корпуса, включающего в себя вакуумную дугогасительную камеру (ВДК), токопроводящую пластину, гибкий токопровод, изоляционную тягу с механизмом дополнительного поджатия контактов ВДК. Кинематическая связь передачи движения подвижного контакта ВДК шарнирная.

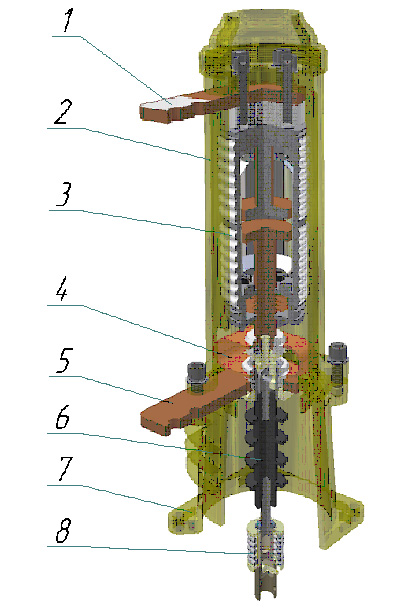

Полюс вакуумного выключателя

1, 5 - пластина
2, 7 - корпус
3 - ВДК;

4 - гибкий токопровод

6 - изоляционная тяга

8 - механизм поджатия

Привод выключателя по заказу может быть установлен или электромагнитный, который преобразует электромагнитную энергию магнитной системы в кинетическую энергию, или пружинно-моторный, использующий энергию предварительно взведённой пружины.

Достоинства пружинно-моторного привода общеизвестны, это:

небольшая мощность питающей сети для взвода включающей пружины;
при включении на К.З. выключатель не чувствителен к посадкам напряжения;
возможность ручного взвода пружины включения;
возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Пружинно - моторный привод состоит из:

однотипных механизмов включения и отключения c механическими защёлками;
включающей пружины;
механизма взвода включающей пружины;
механизмов блокировок.

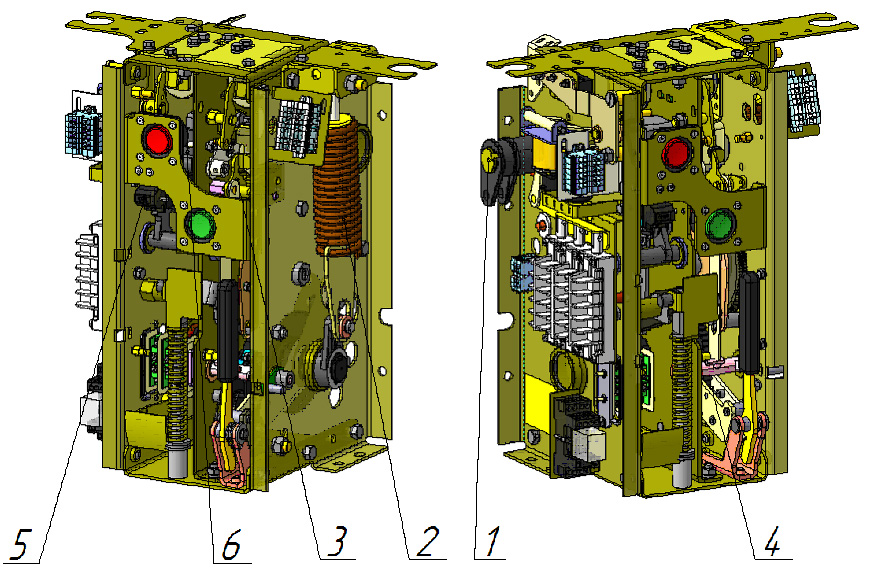

Пружинно-моторный привод

1. вал привода;
2. включающая пружина;
3. механизм включения;

4. механизм взвода включающей пружины
5. счётчик операций
6. механизм отключения

Электромагнитный привод состоит из:

механизма отключения с механической защёлкой;
электромагнита включения;
механизмов блокировок.

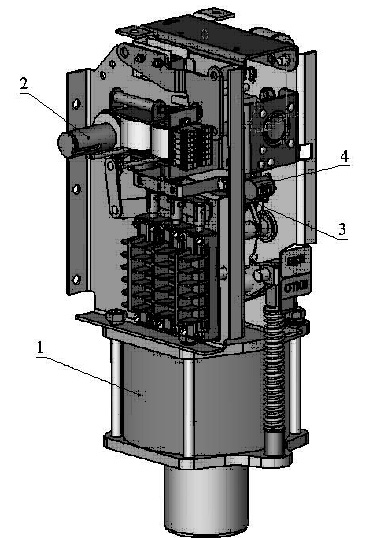

Электромагнитный привод

1. Вал привода;
2. включающая пружина;
3. механизм включения;

4. механизм взвода включающей пружины;
5. счётчик операций;
6. механизм отключения.

Особенностью приводов, как электромагнитного, так и пружинно-моторного, является использование в конструкции механизма свободного расцепления.

Механизм отключения служит для:

поворота и удержания выходного вала привода и, следовательно, выключателя во включённом положении;
отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;
обеспечения выполнения операции отключения независимо от положения остальных элементов привода.

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.

При использовании выключателей в составе КРУ предусмотрена блокировка от включения в промежуточном (между рабочим и нерабочим) положении выкатного элемента и от перемещения выключателя во включённом положении.

Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ и КСО на замену устаревших масляных выключателей.

Разработана конструкторская документация на унифицированный выкатной элемент, взамен масляных выключателей. ВК-10, для КРУ: К-47, К-59, К-49 и др.

Преимущества:

1. Конструктивной особенностью выключателя является его универсальность – возможность установки электромагнитного или пружинно-моторного привода.

2. Возможность ручного включения выключателя под нагрузку при отсутствии оперативного питания (только для пружинно-моторного выключателя).

3. Нечувствительность к просадкам напряжения, в том случае, когда выключатель выключает короткозамкнутую линию.

4. Простота конструкции.

5. Высокая надёжность.

6. Легко встраивается в различные типы КСО и КРУ.

7. Высокий коммутационный ресурс.

8. Для лучшего теплоотвода в полюсе ВВУ-СЭЩ-10 использован эффект естественной конвекции. На выключателе с номинальным током до 1000 А нет необходимости устанавливать теплоотводящие радиаторы, соответственно конструкция получилась более дешёвой и надёжной.

9. Выключатель имеет механизм поджатия контактов, не требует дополнительных регулировок на протяжении всего срока службы (также в случае износа контактов).

10. Наличие счётчика числа циклов срабатывания выключателя.

11. Наличие индикации положения выключателя – включён/отключён, пружинный привод готов/не готов к работе.

12. Компоновка выключателей с обычным и фронтальным расположением полюсов; расположением размещения трёх полюсов и привода в линию, раздельным размещением выключателя и привода на разных уровнях, например, в КСО.

13. Наличие встроенных в привод выключателя расцепителей.

14. Единый конструктив для всех типов выключателей, выключатели с электромагнитным и пружинно-моторным приводом имеют одинаковые присоединительные размеры, выключатели на номинальные токи 1000 А, 1600 А, номинальные токи отключения 20 кА, 31,5 кА имеют одинаковые габаритные размеры.

Вакуумная камера нового поколения имеет ряд конструктивных особенностей и преимуществ:

1. Вакуумная камера нового поколения имеет уникальные технические характеристики - между контактами камеры создаётся аксиальное магнитное поле, что позволяет улучшить отключающие свойства.

2. Контакты конструктивно выполнены из нескольких различных материалов, в центральной части контакта использован материал, обладающий высокой теплопроводностью и теплоёмкостью, обладающий несколько большим сопротивлением по сравнению с материалом, расположенным в крайних частях поверхности контакта, за счёт этого достигается оптимальное распределение электрического поля, что позволяет улучшить теплоотвод с контактов камеры.

Квалификационные испытания, проведённые в ГУП ВЭИ им. В.И. Ленина, показали надёжную работу выключателя при коммутации во всех требуемых режимах. Выключатели выполнили 100 циклов ВО при 100% значении номинального тока отключения, при этом время гашения дуги не превышало 10 мс и выгорание контактов ВДК составило 1,0 мм.

Выключатели соответствуют требованиям ГОСТ 687 и ТУ 3414-054-00110473-2003.
