Пункт секционирования ПС/AST

Пункт секционирования ПС/AST-01 представляет собой современное малогабаритное поколение коммутационного оборудования, применение которого позволит потребителю:

сократить расходы на обслуживание электрической сети;
повысить надёжность электроснабжения;
сократить количество аварийных отключений.

Пункт секционирования ПС/AST-01 предназначен для применения в воздушных распредели тельных сетях трёхфазного переменного тока с изолированной, компенсированной или заземлённой нейтралью частотой 50 и 60 Гц, номинальным напряжением до 10 кВ, с целью защиты линий электропередач, в качестве:

ячейки отходящего фидера на подстанции и в распределительном пункте;
устройства секционирования в сети с односторонним питанием;
аппарата, соединяющего ответвлённый участок сети с магистральной линией с функциями защитного аппарата.

Пункт секционирования ПС/AST-01 состоит из вакуумного выключателя наружного исполнения ВВ/AST 10-12,5/630 УХЛ1, шкафа управления ШПС/AST-1-01 УХЛ1, комплекта трансформаторов напряжения и установочного (монтажного) комплекта металлоконструкций.
ПС/AST-01 выполняет следующие основные функции:

автоматическое отключение поврежденного участка линии;
автоматическое повторное включение линии (АПВ).

Отличительными особенностями Пункта секционирования ПС/AST-01 являются:

применение вакуумного выключателя ВВ/AST наружной установки, без использования защитного шкафа, имеющего повышенную устойчивость к климатическим и механическим воздействиям;
встроенные в полюс аппарата трансформаторы тока (6 шт.)
высокий механический и эксплуатационный ресурс;
малые времена включения и отключения;
простота монтажа и эксплуатации;
отсутствие необходимости в проведении текущих, средних и капитальных ремонтов на протяжении всего срока службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт секционирования ПС/AST-01 предназначен для работы в условиях климатического исполнения УХЛ, категория размещения 1, тип окружающей изделие атмосферы гр. III по ГОСТ 9920, при этом температура окружающей среды составляет от минус 60°С до плюс 50°С.
ПС/AST-01 предназначен для работы на высоте до 1000 м над уровнем моря и в части воздействия климатических факторов внешней среды удовлетворяют требованиям атмосферы типа II по ГОСТ 15150 и степенью загрязнения среды III по ГОСТ 9920.
ПС/AST-01 рассчитан на применение в I-V ветровых районах и в I-IV районах по гололёду и выдерживают механические воздействия на уровне М1 по ГОСТ 17516.1.
Окружающая среда не взрывоопасная, не содержащая газов, испарений, химических соединений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
Для предотвращения проникновения пыли и влаги оболочка применяемого оборудования обеспечивает степень защиты IP54.
Основные параметры ПС/AST-01 приведены в таблице 1.

Таблица 1

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10 (6)
Номинальная частота, Гц	50
Наибольшее рабочее напряжение, кВ	12 (7,2)
Минимальные уставки времени циклов АПВ: однократное –	O-0,3-ВO
Номинальный ток отключения, кА	12,5
Ресурс по коммутационной стойкости, не менее: - При номинальном токе, циклов «ВО» - При номинальном токе отключения, циклов «О»	50 000 100
Оперативное питание ШПС, В	100-230 АС
Потребляемая мощность не более, Вт	100
Потребляемая мощность для обогрева шкафа не более, Вт	200

Функции, выполняемые ПС/AST-01 в части защит:

максимальная токовая защита (МТЗ) с независимой или зависимой выдержкой времени;
токовая отсечка (ТО);
защита от замыканий на землю по току ЗНЗ ненаправленная;
однократное автоматическое повторное включение.

В состав Пункта секционирования ПС/AST-01 входят:

вакуумный выключатель ВВ/AST-10-12,5/630 УХЛ1 со встроенными трансформаторами тока;
шкаф управления ШПС/AST-1-01 УХЛ1;
соединительные жгуты;
трансформатор собственных нужд;
комплект установочных металлоконструкций;
паспорт и руководство по эксплуатации;
документы на комплектующие, входящие в состав изделия (паспорта и руководства).

Для защиты выключателя от перенапряжений в сети может устанавливаться комплект ограничителей перенапряжения наружной установки типа ОПН-РВ (в комплект поставки не входит).
Для обеспечения возможности демонтажа оборудования допускается установка стандартных разъединителей на опорах установки ПС или дополнительных опорах.

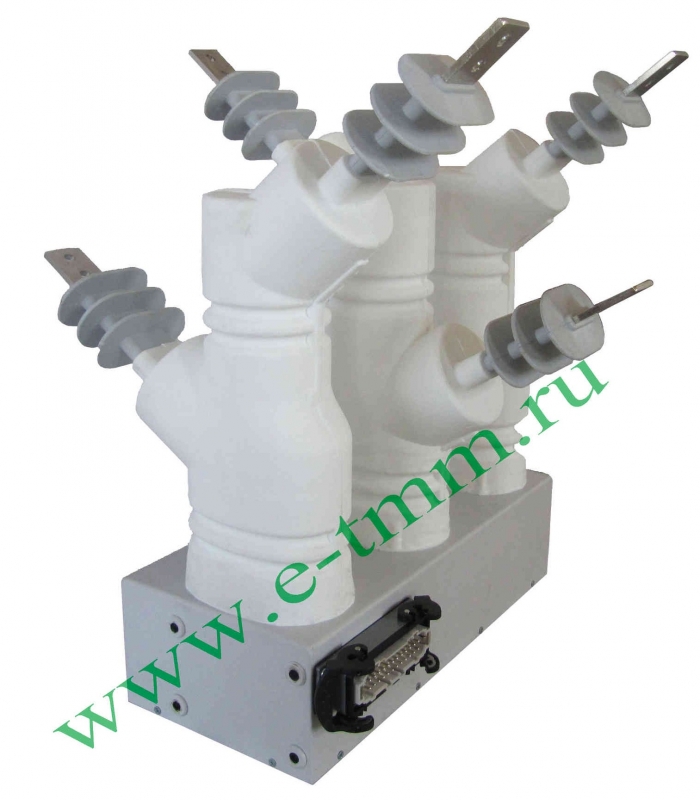

Выключатель ВВ/AST-10-12,5/630 УХЛ1
Технические характеристики выключателя приведены в таблице 2.

Таблица 2

Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12,5
Номинальный ток, A	630
Номинальный ток отключения, кA	12,5
Ток термической стойкости, 3с, кA	12,5
Сквозной ток короткого замыкания (наибольший пик), кA	32
Электрическое сопротивление главной цепи полюса, мкОм, не более	95
Испытательное напряжение в сухом состоянии, кВ	42
Испытательное напряжение под дождем, кВ	28
Испытательное напряжение грозового импульса, кВ	75
Нормированное процентное содержание апериодической составляющей	40
Собственное время отключения, с	0,03
Собственное время включения, с,	0,04
Разновременность замыкания (размыкания) контактов, с, не более	0,003
Количество трансформаторов тока	6
Номинальный первичный ток трансформаторов тока, А	600
Номинальный вторичный ток трансформаторов тока, А	5
Габаритные размеры коммутационного модуля, мм.	не более 480х520х600
Длина пути утечки, мм. - по воздуху: - по изолирующему корпусу:	не менее 220 не менее 420
Масса (кг)	не более 38

Для визуального контроля положения главных контактов выключателя предусмотрен указатель положения главных контактов, связанный с синхронизирующим валом выключателя. Указатель расположен на нижней стороне основания выключателя. Там же, для ручного механического отключения выведено кольцо.
Рабочее положение коммутационного модуля в пространстве - основанием вниз.
Для заземления выключателя предусмотрен болт для подключения заземляющего проводника.
Выключатель ВВ/AST 10-12,5/630 УХЛ1 соответствует требованиям ГОСТ 52565-2006, IEC 62271-111, IEEE C37.60-2003, IEEE C37.100-1992.

Шкаф управления ШПС/AST-1-01 УХЛ1
Шкаф управления состоит из:

корпуса с открывающейся дверкой;
блока управления БУ/AST;
блока РЗиА Premko ZX 110;
автомата отключения оперативного питания ВА47-29 2А «С»;
розетки для подключения резервного питания Рар10-3-ОП;
клеммной колодки на 34 контакта с зажимами ЗНИ-4;
кабель-канала перфорированного для укладки монтажных проводов;
соединительного кабеля длиной 6 м с разъёмом для подключения ВВ.

Габаритные размеры шкафа: 400 х 400 х 220, масса не более 30 кг.
Корпус шкафа выполнен сварным, из стали толщиной 2 мм, покрытой порошковой краской. Изнутри корпус шкафа утеплён.
Оборудование шкафа смонтировано на DIN- рейках. На корпусе ШПС предусмотрены крепёжные элементы для его установки на опоры ВЛ. В нижней части корпуса шкафа предусмотрен болт заземления.
Для удаления из корпуса шкафа конденсата, возникающего при значительных перепадах температуры, предусмотрен дренажный фильтр, позволяющий влаге свободно сливаться наружу и исключающий возможность попадания пыли и грязи внутрь шкафа.
В двух гофрированных металлорукавах размещены провода, соединяющие:

коммутационный модуль со шкафом управления;
трансформатор собственных нужд со шкафом управления.

Для подключения соединительного кабеля к коммутационному модулю используется герметичный штекерный разъём.
Для питания шкафа используется трансформатор собственных нужд.

Электромагнитная совместимость
Шкаф управления с установленным в нём оборудованием обеспечивает устойчивость к видам воздействий, перечисленным в Таблице 3. При этом критерий качества функционирования шкафа - "А" по ГОСТ 29073.

Таблица 3

Виды воздействий	Значение параметра	Степень жёсткости
Устойчивость к динамическими изменениям напряжения электропитания (ГОСТ Р 51317.4.11)	-	3
Устойчивость к изменению частоты питания (ГОСТ Р 51317.4.28)	(+4;-6)%	4
Устойчивость к импульсным помехам 100/1300 мкс (ГОСТ 29073)	425	-
Устойчивость к электростатическим разрядам (ГОСТ Р 51317.4.2)	6 кВ – конт 8 кВ – возд.	3
Устойчивость к наносекундным импульсным помехам (ГОСТ Р 51317.4.4): - по цепям питания; - по цепям управления	2 кВ 1 кВ	3 3
Устойчивость к микросекундным импульсным помехам большой энергии (ГОСТ Р 51317.4.5): - "провод-земля" - "провод – провод"	2,5 кВ 1 кВ	3 3
Устойчивость к колебательным затухающим помехам 1 МГц и 0,1МГц (ГОСТ Р 51317.4.12): - "провод – земля" - "провод – провод"	2,5 к 1 кВ	3 3
Устойчивость к магнитному полю промышленной частоты (ГОСТР 50648): - непрерывное магнитное поле; - кратковременное магнитное поле.	30 А/м 300 А/м	4 4
Устойчивость к импульсному магнитному полю (ГОСТ Р 50649)	300 А/м	4
Устойчивость к затухающему колебательному магнитному полю (ГОСТ Р 50652)	30 А/м	4

Комплект установочных металлоконструкций одноопорный или двухопорный состоит из установочных деталей и узлов, опорных изоляторов, системы подвески линейных изоля-торов, хомутов.

МОНТАЖ ОБОРУДОВАНИЯ ПУНКТА СЕКЦИОНИРОВАНИЯ
Установка оборудования пункта секционирования ПС/AST-01 на опоры воздушных ли-ний электропередачи производится с использованием комплекта установочного одноопорного или двухопорного по проектам, разработанным для конкретных условий эксплуатации.

Рис.1 Одноопорное размещение пункта секционирования ПС/AST -01

1 - трансформатор собственных нужд;

2 - выключатель ВВ/AST-10-12,5/630 УХЛ1;

3 - шкаф ШПС/AST-1-01 УХЛ1

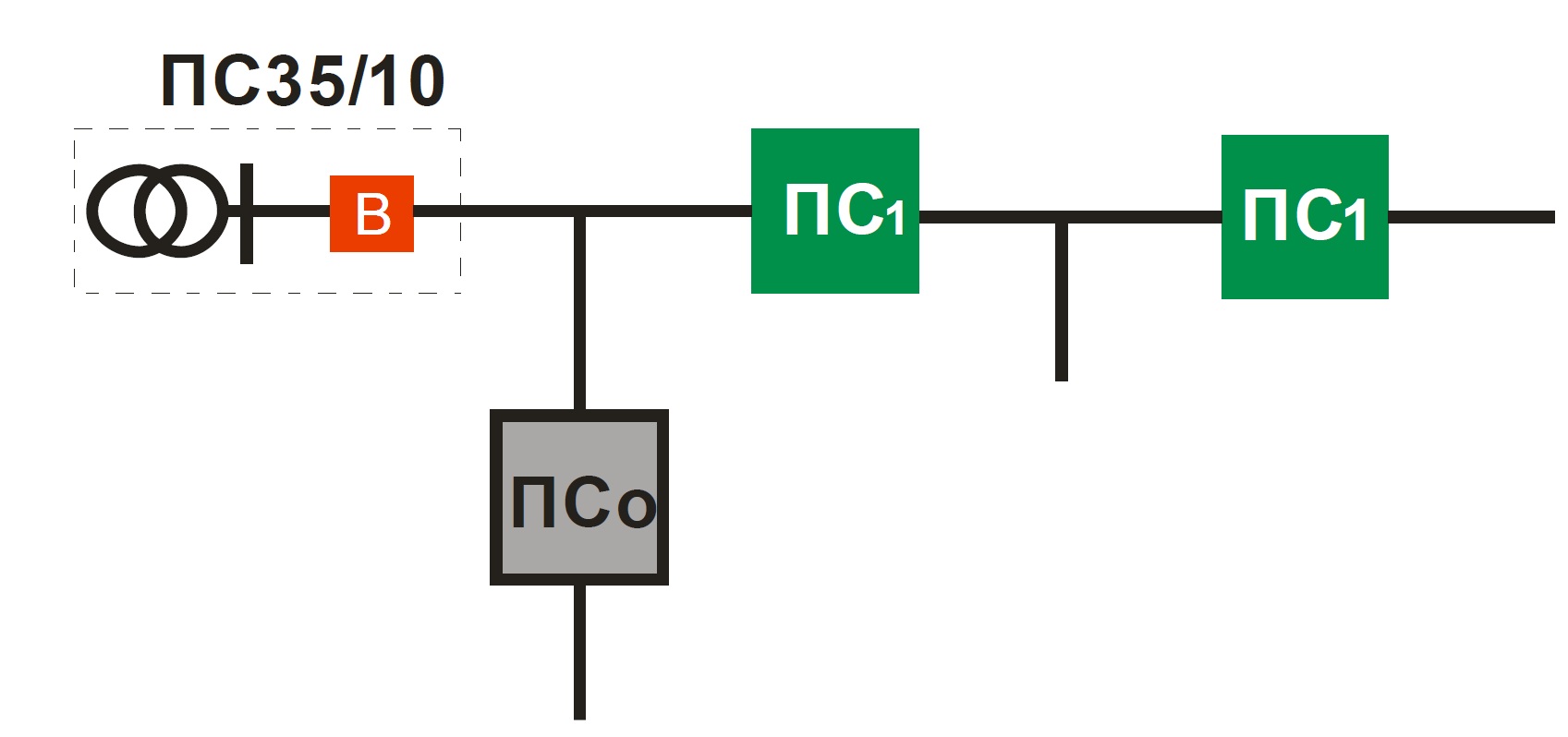

Рис.2 Схемы сети с использованием Пункта секционирования ПС/AST-01

ПСо - ответвление сети

ПС1 - ПС с односторонним питанием

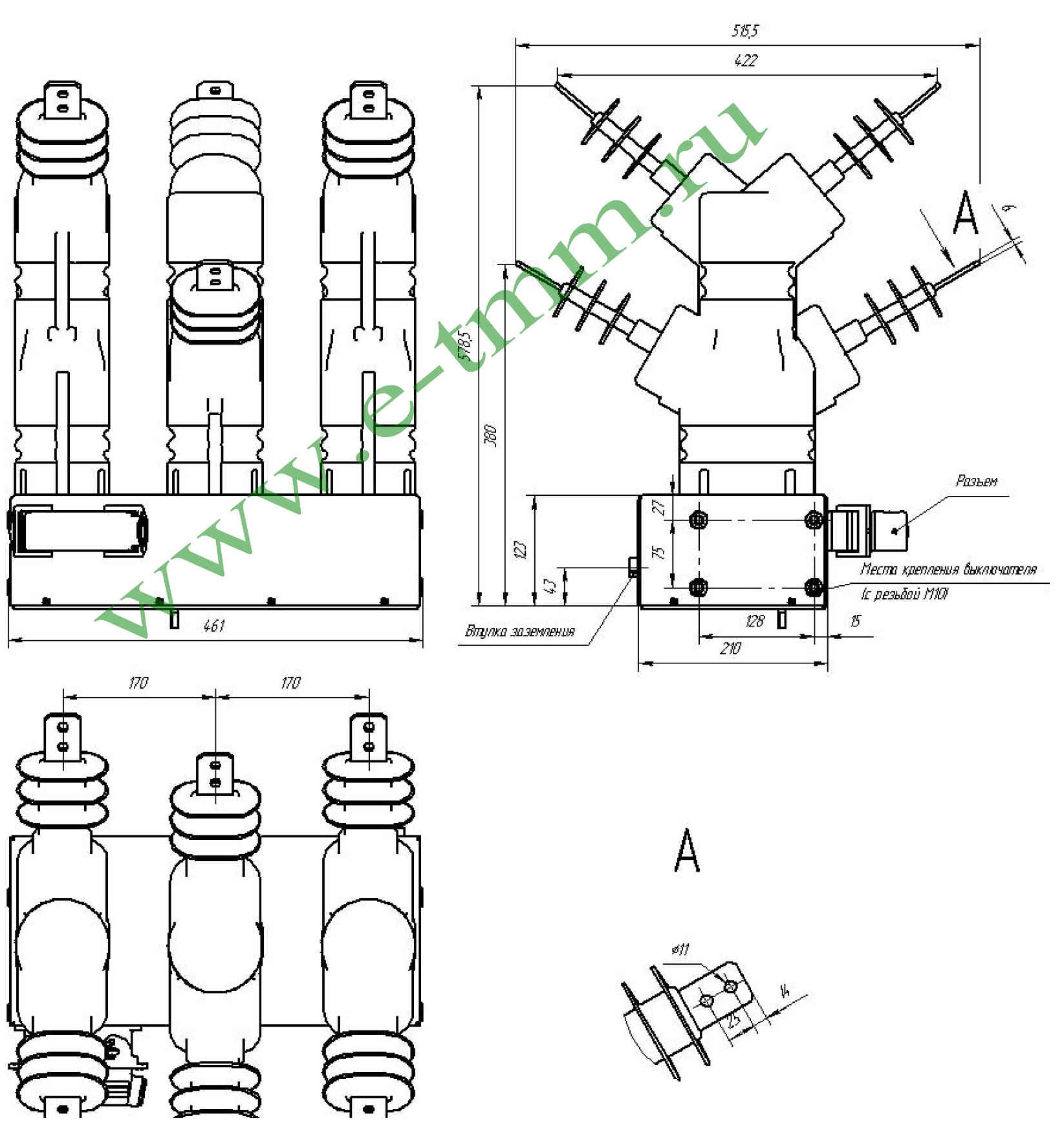

Рис.3 Габаритные размеры выключателя ВВ/AST 10-12,5/630 УХЛ1

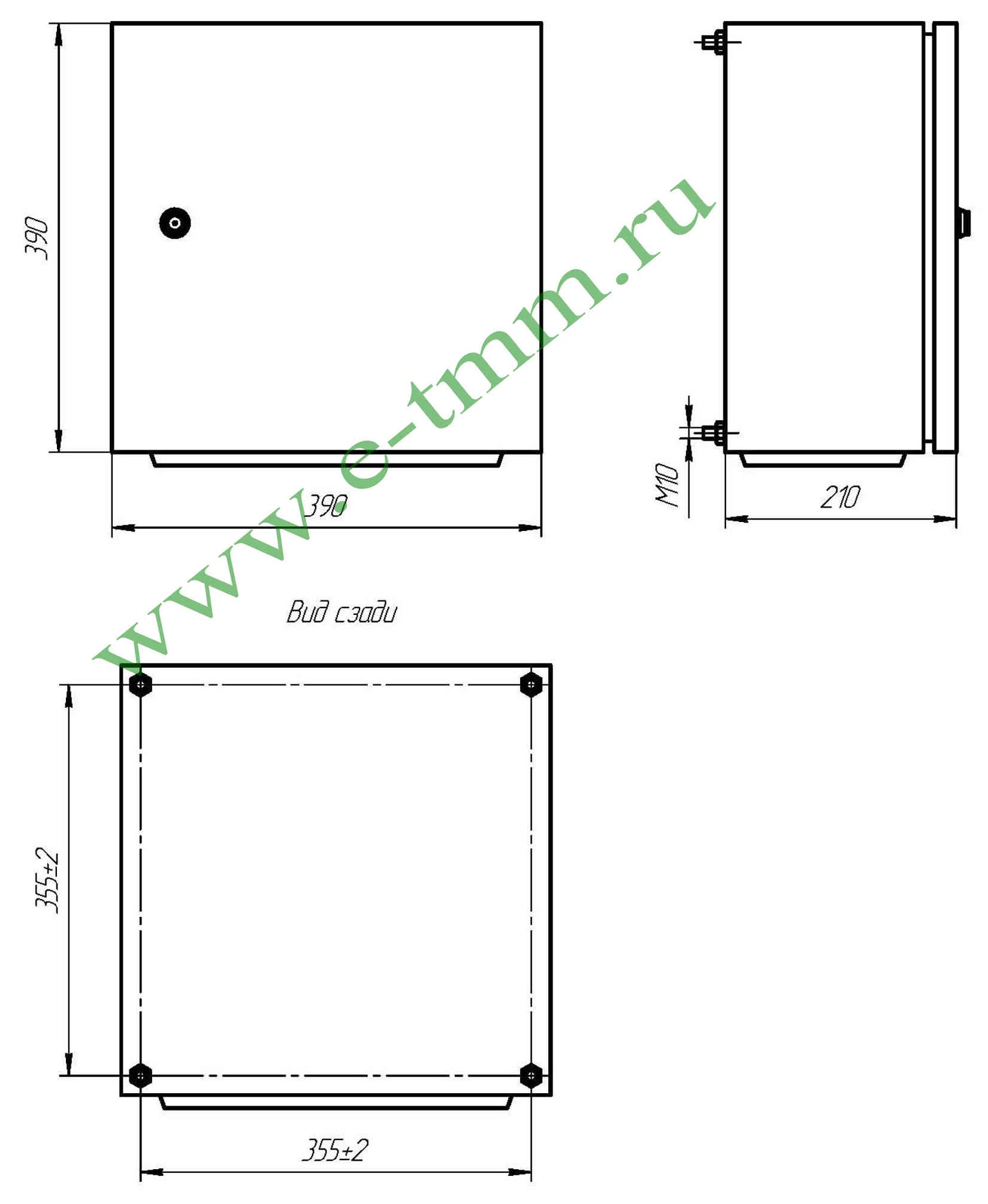

Рис.4 Габаритные размеры стального шкафа ШПС/AST-1-01 УХЛ1

ПУНКТ СЕКЦИОНИРОВАНИЯ ПС/AST-02
с вакуумным выключателем ВВ/AST 10-12,5/630 УХЛ1 и шкафом управления ШПС/AST-2-02 УХЛ1

Пункт секционирования ПС/AST-02 предназначен для применения в воздушных распределительных сетях трёхфазного переменного тока с изолированной, компенсированной или заземлённой нейтралью частотой 50 и 60 Гц, номинальным напряжением до 10 кВ, с целью защиты линий электропередач.
Может применяться как:

ячейка отходящего фидера на подстанции и в открытых распределительных устройствах;
устройство секционирования воздушной линии сети с двусторонним и односторонним питанием;
аппарат, соединяющий ответвлённый участок сети с магистральной линией (с функциями защиты).

Пункт секционирования ПС/AST-02 состоит из вакуумного выключателя наружного исполнения ВВ/AST 10-12,5/630 УХЛ1, шкафа управления ШПС/AST-2-02 УХЛ1, комплекта трансформаторов напряжения и установочного (монтажного) комплекта металлоконструкций.
ПС/AST-02 представляет собой современное малогабаритное поколение коммутационного оборудования, применение которого позволит потребителю:

сократить расходы на обслуживание электрической сети;
сократить количество аварийных отключений.

Основными отличиями пункта секционирования ПС/AST-02 от ПС/AST-01 являются:

наличие функции автоматического ввода резерва (АВР);
возможность 2-ух кратного автоматического повторного включения (АПВ);
дистанционное (как с диспетчерского пункта, так и с пульта дистанционного управления) включение/отключение потребителей и изменение уставок защит;
беспроводная передача информации о параметрах сети.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пункт секционирования ПС/AST-02 предназначен для работы в условиях климатического исполнения УХЛ, категория размещения 1, тип окружающей изделие атмосферы гр. III по ГОСТ 9920, при этом температура окружающей среды составляет от минус 60°С до плюс 50°С.
Пункт Секционирования ПС AST-02 предназначен для работы на высоте до 1000 м над уровнем моря и в части воздействия климатических факторов внешней среды удовлетворяют требованиям атмосферы типа II по ГОСТ 15150 и степенью загрязнения среды III по ГОСТ 9920.
Пункт Секционирования ПС AST-02 рассчитан на применение в I - V ветровых районах и в I - IV районах по гололёду и выдерживают механические воздействия на уровне М1 по ГОСТ 17516.1.
Окружающая среда не взрывоопасная, не содержащая газов, испарений, химических соединений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
Для предотвращения проникновения пыли и влаги оболочка применяемого оборудования обеспечивает степень защиты IP54.
Основные параметры ПС приведены в таблице 4.

Таблица 4

Основные параметры Пункта секционирования ПС/AST-02
Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10 (6)
Номинальная частота, Гц	50
Наибольшее рабочее напряжение, кВ	12 (7,2)
Минимальные уставки времени циклов АПВ: однократное - двукратное -	O-0,3-ВO O-0,3-ВO-20-ВО
Номинальный ток отключения, кА	12,5
Ресурс по коммутационной стойкости, не менее: - При номинальном токе, циклов «ВО» - При номинальном токе отключения, циклов «ВО»	50 000 100
Оперативное питание ШПС, В	≈100-230 (АС)
Потребляемая мощность не более, Вт	100
Потребляемая мощность для обогрева шкафа не более, Вт	200

Функции, выполняемые ПС/AST-02
В части управления и диагностики выключателя:

дистанционное управление выключателем BB/AST с пульта дистанционного управления (ПДУ);
дистанционное управление выключателем ВВ/AST через АСУ ТП;
расчёт коммутационного и механического ресурса вакуумног выключателя ВВ/AST;
контроль времени включения и отключения выключателя.

В части защит:

трёхступенчатую направленную/ненаправленную МТЗ;
ускорение отключения при включении на КЗ;
двухступенчатую одно/двухфазную защиту по максимальному напряжению;
двухступенчатую одно/двухфазную защиту по минимальному напряжению;

В части автоматики:

одно или двухступенчатое АПВ;
автоматическое сетевое резервирование.

В части измерения, осциллографирования и регистрации:

определение места междуфазного повреждения (в километрах) в распределительных сетях;
измерение аналоговых величин тока и напряжения в первичных и вторичных величинах;
измерение активной, реактивной мощности, энергии и коэффициента мощности;
осциллографирование с помощью встроенного аварийного осциллографа;
регистрирование аварийных параметров;
наличие календаря и часов реального времени;
наличие энергонезависимой памяти событий и осциллограмм.

В части связи с АСУ ТП:

телеуправление, телеизмерение и телесигнализация по каналам GPRS;
подключение ПС/AST-02 к системе диспетчеризации по протоколу МЭК;
дистанционное конфигурирование и задание уставок по каналу GPRS (программа «Теком»).

СОСТАВ И КОНСТРУКЦИЯ
Комплектация ПС/AST-02 для конкретного потребителя производится на основании опросного листа.
В состав пункта секционирования ПС/AST-02 входят:

вакуумный выключатель ВВ/AST 10-12,5/630 УХЛ1 со встроенными трансформаторами тока;
шкаф управления ШПС/AST-2-02 УХЛ1;
соединительные жгуты;
трансформаторы напряжения – 2 шт.;
установочный комплект металлоконструкций;
паспорт и руководство по эксплуатации;
документы на комплектующие, входящие в состав изделия (паспорта и руководства).

Для защиты выключателя от грозовых перенапряжений в сети могут устанавливаться один или два комплекта ограничителей перенапряжения наружной установки типа ОПН-РВ (определяется проектом в зависимости от назначения аппарата, в комплект поставки не входит).
Для обеспечения возможности демонтажа оборудования допускается установка стандартных разъединителей на опорах установки пункта секционирования ПС/AST-02 или дополнительных опорах.

Выключатель ВВ/AST-10-12,5/630 УХЛ1
Основные технические характеристики выключателя приведены в таблице 5.

Таблица 5

Технические характеристики выключателя ВВ/AST-10-12,5/630 УХЛ1
Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12,5
Номинальный ток, A	630
Номинальный ток отключения, кA	12,5
Ток термической стойкости, 3с, кA	12,5
Сквозной ток короткого замыкания (наибольший пик), кA	32
Электрическое сопротивление главной цепи полюса, мкОм, не более	95
Испытательное напряжение в сухом состоянии, кВ	42
Испытательное напряжение под дождем, кВ	28
Испытательное напряжение грозового импульса, кВ	75
Нормированное процентное содержание апериодической составляющей	40
Собственное время отключения, с	0,03
Собственное время включения, с,	0,04
Разновременность замыкания (размыкания) контактов, с, не более	0,003
Количество трансформаторов тока	6
Номинальный первичный ток трансформаторов тока, А	600
Номинальный вторичный ток трансформаторов тока, А	5
Габаритные размеры коммутационного модуля, мм.	не более 480х520х600
Длина пути утечки, мм. - по воздуху: - по изолирующему корпусу:	не менее 220 не менее 420
Масса (кг)	не более 38

Для визуального контроля положения главных контактов выключателя ВВ/AST предусмотрен указатель положения главных контактов, связанный с синхронизирующим валом выключателя BB/AST-10. Указатель расположен на нижней стороне основания выключателя BB/AST. Там же, для ручного механического отключения вакуумного выключателя ВВ/AST-10 выведено кольцо.
Рабочее положение коммутационного модуля в пространстве - основанием вниз.
Для заземления выключателя ВВ/AST на общий спуск заземления опоры предусмотрен болт для подключения заземляющего проводника.
Выключатель ВВ/AST 10-12,5/630 УХЛ1 соответствует требованиям ГОСТ 52565-2006, IEC 62271-111, IEEE C37.60-2003, IEEE C37.100-1992.

Шкаф управления ШПС/AST-2-02 УХЛ1
Шкаф управления состоит из:

корпуса с открывающейся дверкой;
блока управления выключателем БУ/AST;
блока конденсаторных батарей БКБ/AST;
микропроцессорного устройства защиты (в базовом исполнении шкафа в качестве блока РЗиА используется микропроцессорное устройство ТОР 200-КСА.);
источника питания;
аккумуляторной батареи;
зарядного устройства;
пульта дистанционного управления (поставляется опционально);
модуля связи пульта дистанционного управления (при заказе пульта дистанционного управления);
модема GPRS для связи с диспетчером;
антенны GPRS.

Габаритные размеры шкафа, мм: 720 х 630 х 360 (не более), масса не более 68 кг.
Корпус шкафа может быть выполнен в двух исполнениях: сварным, из стали толщиной 2 мм, покрытый порошковой краской или из ударопрочной пластмассы. Изнутри корпус шкафа утеплён.
Оборудование шкафа смонтировано на DIN- рейках. На корпусе ШПС/AST-2-02 предусмотрены крепёжные элементы для его установки на опоры ВЛ. В нижней части корпуса шкафа предусмотрен болт заземления для подключения заземляющего проводника на общий спуск заземления опоры.
Для удаления из корпуса шкафа конденсата, возникающего при значительных перепадах температуры, предусмотрен дренажный фильтр, позволяющий влаге свободно сливаться наружу и исключающий возможность попадания пыли и грязи внутрь шкафа.
Для подключения соединительного кабеля к коммутационному модулю используется герметичный штекерный разъём.
В двух гофрированных металлорукавах размещены провода, соединяющие:

коммутационный модуль со шкафом управления;
трансформатор напряжения со шкафом управления.

Рис.5 Общий вид шкафа ШПС/AST-2-02 УХЛ1

1. Микропроцессорного устройства защиты - ТОР 200

2. Антенна GSM / GPRS

3. Модем GPRS

4. Блок управления выключателем БУ/AST

5. Блок конденсаторных батарей БКБ/AST, Источник питания, Зарядное устройство

6. Аккумуляторная батарея

Для собственных нужд устанавливаются трансформаторы ТСН (для обогрева ШПС/AST-2-02, оперативного питания блока управления выключателем, релейной защиты, модемов и т.п.).

Электромагнитная совместимость
Шкаф управления с установленным в нём оборудованием обеспечивает устойчивость к видам воздействий, перечисленным в таблице 6. При этом критерий качества функционирования шкафа - "А" по ГОСТ 29073.

Таблица 6

Виды воздействий	Значение параметра	Степень жёсткости
Устойчивость к динамическими изменениям напряжения электропитания (ГОСТ Р 51317.4.11)	-	3
Устойчивость к изменению частоты питания (ГОСТ Р 51317.4.28)	(+4;-6)%	4
Устойчивость к импульсным помехам 100/1300 мкс (ГОСТ 29073)	425	-
Устойчивость к электростатическим разрядам (ГОСТ Р 51317.4.2)	6 кВ – конт 8 кВ – возд.	3
Устойчивость к наносекундным импульсным помехам (ГОСТ Р 51317.4.4): - по цепям питания; - по цепям управления	2 кВ 1 кВ	3 3
Устойчивость к микросекундным импульсным помехам большой энергии (ГОСТ Р 51317.4.5): - "провод-земля" - "провод – провод"	2,5 кВ 1 кВ	3 3
Устойчивость к колебательным затухающим помехам 1 МГц и 0,1МГц (ГОСТ Р 51317.4.12): - "провод – земля" - "провод – провод"	2,5 к 1 кВ	3 3
Устойчивость к магнитному полю промышленной частоты (ГОСТР 50648): - непрерывное магнитное поле; - кратковременное магнитное поле.	30 А/м 300 А/м	4 4
Устойчивость к импульсному магнитному полю (ГОСТ Р 50649)	300 А/м	4
Устойчивость к затухающему колебательному магнитному полю (ГОСТ Р 50652)	30 А/м	4

Комплект установочных металлоконструкций состоит из установочных деталей и узлов, опорных изоляторов, системы подвески линейных изоляторов, хомутов.

МОНТАЖ ОБОРУДОВАНИЯ ПУНКТА СЕКЦИОНИРОВАНИЯ ПС/AST-02
Установка оборудования пункта секционирования на опоры воздушных линий электропередачи производится с использованием одноопорного или двухопорного установочного комплекта по проектам, разработанным для конкретных условий эксплуатации.

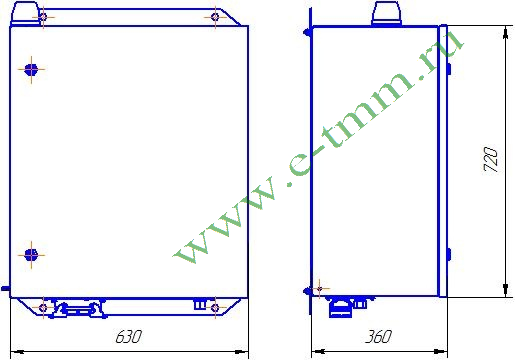

Рис.6 Габаритные размеры стального шкафа ШПС/AST-2-02 УХЛ1

Рис.7 Двухопорное размещение Пункта секционирования ПС/AST-02

1 - Шкаф управления ШПС/AST-2-02 УХЛ1

2 - Трансформаторы напряжения

3 - Выключатель ВВ/AST-10-12,5/630 УХЛ1

Рис.8 Одноопорное размещение Пункта секционирования ПС/AST -02

1 - Шкаф управления ШПС/AST-2-02 УХЛ1

2 - Трансформаторы напряжения

3 - Выключатель ВВ/AST-10-12,5/630 УХЛ1

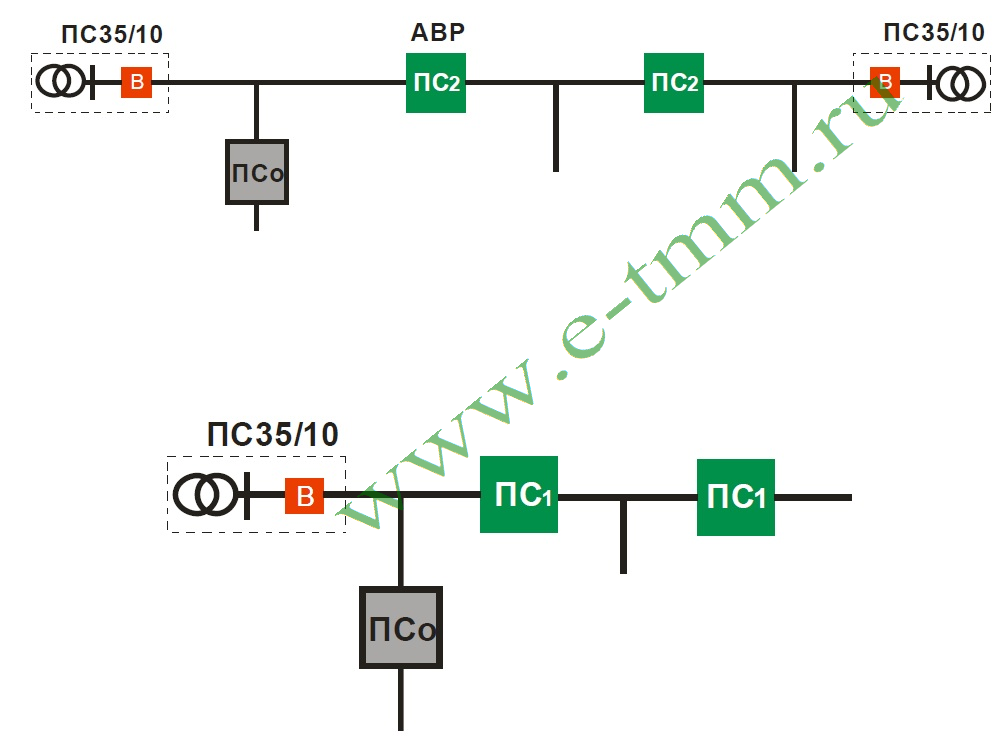

Рис.9 Схемы сети с использованием Пункта секционирования ПС/AST-02

ПСо - ответвление сети

ПС2 - ПС с двухсторонним питанием (АВР)

ПС1 - ПС с односторонним питанием

Техническая информация:
Скачать Буклет Пункт секционирования ПС/AST-01(02)
Опросные листы:
Скачать Опросный лист для заказа Пункта секционирования ПС/AST-01(02)
