Пункт Защиты и коммерческого Учёта ПЗУ/AST

Пункт защиты и коммерческого учёта (далее ПЗУ/AST) представляет собой современный малогабаритный коммутационный аппарат наружного исполнения, дополненный функцией коммерческого учёта электроэнергии. Пункт защиты и коммерческого учёта состоит из вакуумного выключателя ВВ/AST-10-12,5/630 УХЛ1, шкафа управления ШПС/AST-3-01 УХЛ1, комплекта трансформаторов тока и напряжения, установочного (монтажного) комплекта металлоконструкций и предназначен для учёта потребляемой активной и реактивной электрической энергии воздушных распределительных сетей трехфазного переменного тока с изолированной, компенсированной или заземлённой нейтралью частотой 50 и 60 Гц, номинальным напряжением до 10 кВ.
Применение пункта защиты и коммерческого учета ПЗУ/AST позволит:

сократить расходы на обслуживание электрической сети;
повысить надёжность электроснабжения, отключая аварийную линию;
вести учёт на границе балансовой принадлежности, в случае если она проходит по стороне 10 кВ;
вести контроль над потреблением мощности, а также вводить ограничительные меры.

Функциональные возможности пункта защиты и коммерческого учёта ПЗУ/AST:

автоматическое отключение повреждённого участка сети;
учёт потребления активной и реактивной электрической энергии прямого и обратного направления в одно или многотарифных режимах;
гибкая интеграция в автоматизированные системы контроля и учёта электрической энергии (коммуникаторы).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пункт Защиты и коммерческого Учёта ПЗУ/AST предназначен для работы в условиях климатического исполнения УХЛ, категория размещения 1, тип окружающей изделие атмосферы гр. III по ГОСТ 9920, при этом температура окружающей среды составляет от минус 60°С до плюс 50°С.
Пункт Защиты и коммерческого Учёта ПЗУ/AST предназначен для работы на высоте до 1000 метров над уровнем моря и в части воздействия климатических факторов внешней среды удовлетворяют требованиям атмосферы типа II по ГОСТ 15150 и степенью загрязнения среды III по ГОСТ 9920.
Пункт Защиты и коммерческого Учёта ПЗУ/AST рассчитан на применение в I - V ветровых районах и в I - IV районах по гололёду и выдерживают механические воздействия на уровне М1 по ГОСТ 17516.1.
Окружающая среда не взрывоопасная, не содержащая газов, испарений, химических соединений, токопроводящей пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.
Для предотвращения проникновения пыли и влаги оболочка применяемого оборудования обеспечивает степень защиты IP54.
Основные параметры ПЗУ/AST приведены в таблице 1.

Таблица 1

Основные параметры Пункта Защиты и Учёта ПЗУ/AST
Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10 (6)
Номинальная частота, Гц	50
Наибольшее рабочее напряжение, кВ	12 (7,2)
Номинальный ток главных цепей, А	5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600
Номинальный ток вторичных цепей, А	5
Ток термической стойкости, 3с, кА при номинальном первичном токе трансформаторов тока, А 5 10 15 20 30 40 50 75 80 100 150, 200, 300, 400, 500, 600	0,4 0,78 1,2 1,56 2,5 3,0 5 5,85 6,23 10 12,5
Номинальный ток электродинамической стойкости главных цепей, кА при номинальном первичном токе трансформаторов тока, А 5 10 15 20 30 40 50 75 100 150, 200, 300, 400, 500, 600	1 1,97 3 3,93 6,25 7,56 12,8 14,7 25,5 31,8
Номинальный ток отключения, кА	12,5
Класс точности ТТ	0,5 (0,5S)
Класс точности ТН	0,5
Ресурс по коммутационной стойкости, не менее: - При номинальном токе, циклов «ВО» - При номинальном токе отключения, циклов «ВО»	50 000 100

Для снятия параметров сети счётчиком электроэнергии используются измерительные трансформаторы напряжения (ТН) и трансформаторы тока (ТТ), количество трансформаторов зависит от схемы измерения: 2ТТ/3ТН или 3ТТ/3ТН. В качестве измерительных трансформаторов тока и напряжения соответственно используются типовые трансформаторы ТОЛ-10, ТЛО-10 и ЗНОЛП-6(10) исполнения УХЛ1.
В качестве измерительных трансформаторов тока для работы микропроцессорного блока защиты сети используются трансформаторы, установленные в полюсах выключателя в количестве 6 единиц.
Для собственных нужд устанавливаются трансформаторы ТСН (для обогрева ШПС, оперативного питания блока управления выключателем, релейной защиты, модемов и т. п.).

СОСТАВ И КОНСТРУКЦИЯ ПЗУ/AST
В состав пункта защиты и учёта ПЗУ/AST входят:

вакуумный выключатель ВВ/AST 10-12,5/630 УХЛ1;
шкаф управления ШПС/AST-3-01 УХЛ1;
измерительные трансформаторы тока и напряжения;
установочный комплект металлоконструкций;
соединительные жгуты;
паспорт и руководство по эксплуатации;
документы на комплектующие, входящие в состав изделия.

Для защиты выключателя ВВ/AST-10 от грозовых перенапряжений в сети могут устанавливаться один или два комплекта ограничителей перенапряжения наружной установки типа ОПН-РВ (определяется проектом в зависимости от назначения аппарата).
Для обеспечения возможности демонтажа оборудования допускается установка стандартных разъединителей на опорах установки ПЗУ или дополнительных опорах.

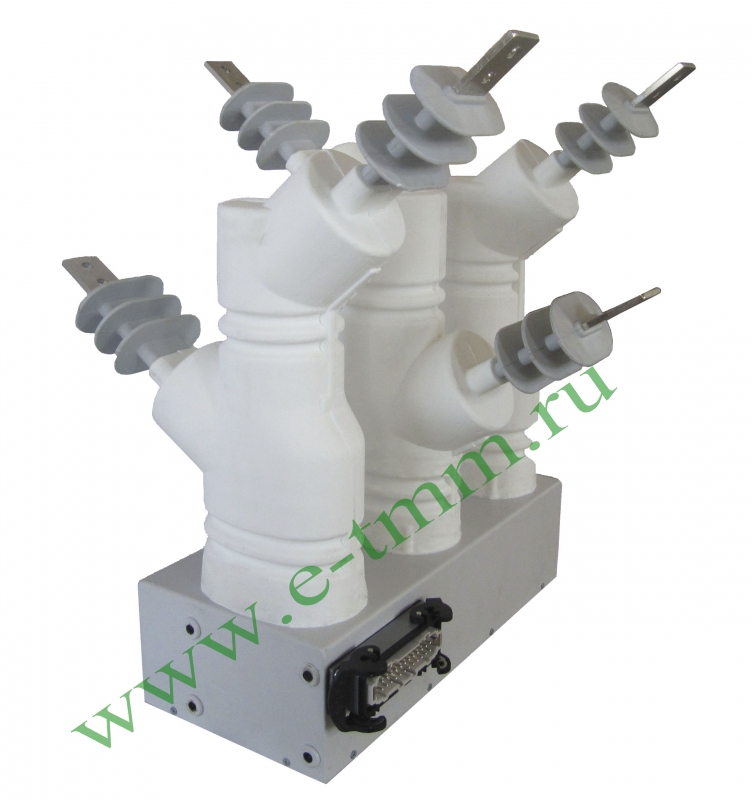

Выключатель вакуумный ВВ/AST 10-12,5/630 УХЛ1
Основные технические характеристики выключателя ВВ/AST-10 приведены в таблице 2.

Таблица 2

Технические характеристики выключателя ВВ/AST 10-12,5/630 УХЛ1
Наименование параметра	Значение параметра
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12,5
Номинальный ток, A	630
Номинальный ток отключения, кA	12,5
Ток термической стойкости, 3с, кA	12,5
Сквозной ток короткого замыкания (наибольший пик), кA	32
Электрическое сопротивление главной цепи полюса, мкОм, не более	95
Испытательное напряжение в сухом состоянии, кВ	42
Испытательное напряжение под дождем, кВ	28
Испытательное напряжение грозового импульса, кВ	75
Нормированное процентное содержание апериодической составляющей	40
Собственное время отключения, с	0,03
Собственное время включения, с,	0,04
Разновременность замыкания (размыкания) контактов, с, не более	0,003
Количество трансформаторов тока	6
Номинальный первичный ток трансформаторов тока, А	600
Номинальный вторичный ток трансформаторов тока, А	5
Габаритные размеры коммутационного модуля, мм.	не более 480х520х600
Длина пути утечки, мм. - по воздуху: - по изолирующему корпусу:	не менее 220 не менее 420
Масса (кг)	не более 38

Для визуального контроля положения главных контактов выключателя ВВ/AST предусмотрен указатель положения главных контактов, связанный с синхронизирующим валом выключателя ВВ/AST. Указатель расположен на нижней стороне основания выключателя ВВ/AST. Там же, для ручного механического отключения выведено кольцо.
Рабочее положение коммутационного модуля в пространстве - основанием вниз.
Для заземления выключателя ВВ/AST на общий спуск заземления опоры предусмотрен болт для подключения заземляющего проводника.
Выключатель вакуумный ВВ/AST 10-12,5/630 УХЛ1 соответствует требованиям ГОСТ 52565-2006, IEC 62271-111, IEEE C37.60-2003, IEEE C37.100-1992.

Шкаф управления ШПС/AST-3-01 УХЛ1 (шкаф защиты и учёта)
Шкаф состоит из:

корпуса, разделённого на два отсека;
блока управления выключателем;
блока РЗиА;
счётчика электроэнергии;
испытательной коробки.

Габаритные размеры шкафа (не более), мм: 720 х 430 х 360. Масса не более 58 кг.
Конструкция шкафа представляет собой корпус с дверкой в передней части шкафа. Шкаф разделён на два отсека: отсек учёта и отсек РЗиА.
Оборудование шкафа смонтировано на DIN-рейках. На корпусе ШПС предусмотрены крепёжные элементы для его установки на опоры ВЛ. В нижней части корпуса предусмотрен болт для заземления. Для удаления из корпуса шкафа конденсата, возникающего при значительных перепадах температуры, предусмотрен дренажный фильтр, позволяющий влаге свободно сливаться наружу и исключающий возможность попадания пыли и грязи внутрь шкафа. Шкаф имеет герметичные вводы для жгутов с цепями оперативного питания и управления выключателем ВВ/AST, а также измерительными цепями.
Отсек учёта расположен в левой части шкафа. Имеет дверцу с окошком для визуального снятия показаний счётчика.
В отсеке устанавливается следующее оборудование:

Счётчик электроэнергии. Характеристики счётчика приведены в разделе "технические характеристики счётчика";
Испытательная коробка для возможности проведения операций со счётчиком без отключения питающей линии;

Отсек защиты и автоматики расположен в правой части шкафа.
В отсеке устанавливается следующее оборудование:

Микропроцессорное устройство защиты;
Блок управления выключателем БУ/AST.

В двух соединительных гофрированных металлорукавах размещены провода, соединяющие:

коммутационный модуль со шкафом управления;
трансформаторы ТТ и ТН со шкафом управления.

Длина гофрированных металлорукавов 6, 8 или 10 метров (уточняется при заказе).
Для подключения соединительного кабеля к коммутационному модулю и шкафу управления используются герметичные штекерные разъёмы.

Электромагнитная совместимость
Шкаф управления обеспечивает устойчивость к видам воздействий, перечисленным в таблице 3.
При этом, критерий качества функционирования шкафа - "А" по ГОСТ 29073.

Таблица 3

Виды воздействий	Значение параметра	Степень жёсткости
Устойчивость к динамическими изменениям напряжения электропитания (ГОСТ Р 51317.4.11)	-	3
Устойчивость к изменению частоты питания (ГОСТ Р 51317.4.28)	(+4;-6)%	4
Устойчивость к импульсным помехам 100/1300 мкс (ГОСТ 29073)	425	-
Устойчивость к электростатическим разрядам (ГОСТ Р 51317.4.2)	6 кВ – конт 8 кВ – возд.	3
Устойчивость к наносекундным импульсным помехам (ГОСТ Р 51317.4.4): - по цепям питания; - по цепям управления	2 кВ 1 кВ	3 3
Устойчивость к микросекундным импульсным помехам большой энергии (ГОСТ Р 51317.4.5): - "провод-земля" - "провод – провод"	2,5 кВ 1 кВ	3 3
Устойчивость к колебательным затухающим помехам 1 МГц и 0,1МГц (ГОСТ Р 51317.4.12): - "провод – земля" - "провод – провод"	2,5 к 1 кВ	3 3
Устойчивость к магнитному полю промышленной частоты (ГОСТР 50648): - непрерывное магнитное поле; - кратковременное магнитное поле.	30 А/м 300 А/м	4 4
Устойчивость к импульсному магнитному полю (ГОСТ Р 50649)	300 А/м	4
Устойчивость к затухающему колебательному магнитному полю (ГОСТ Р 50652)	30 А/м	4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЁТЧИКА
В отсеке учёта шкафа предусмотрена установка трёхфазного, активно/реактивного, многофункционального счётчика электрической энергии РиМ 889. Счётчик предназначен для измерения электроэнергии и мощности в трёхфазных сетях, а также для измерения и мониторинга параметров электрических сетей.
Технические особенности счётчика:

Возможность подключения резервного питания U_рез = 9...12 В;
Встроенный термостат для применения счётчиков в особо холодном климате;
Резидентные интерфейсы ближнего действия (Bluetooth) и дальнего действия (RS-485);
Светодиодная телеметрическая индикация активной и реактивной мощностей, а также квадранта вектора полной мощности;
Возможность встраивания в специальный отсек корпуса счётчика без нарушения метрологических пломб различных интерфейсов в т.ч.: - второго RS-485; - CAN; - Ethernet; - GSM;
Дистанционный доступ по Ethernet и GSM интерфейсам к другим счётчикам, объединённым по интерфейсу RS-485 или CAN.

Счётчик обеспечивает:

Учёт активной электроэнергии прямого направления (потребление) в одно- или многотарифном режимах, раздельно по фазам;
Учёт активной электроэнергии обратного направления (генерация или переток), раздельно по фазам;
Учёт реактивной электроэнергии в четырёх квадрантах, раздельно по фазам;
Учёт сверхлимитированного потребления по отдельным тарифам;
Учёт технических потерь в линиях электропередач;
Фиксацию максимумов активной мощности на расчётном интервале (при интервалах усреднения от 1 до 60 минут с шагом 1 минута);
Измерение мгновенных значений активной, реактивной мощностей по каждой фазе и по сумме фаз с указанием направления;
Измерение пофазно: тока, напряжения, cos φ, tg φ;
Измерение частоты сети;
Контроль выхода фазных напряжений за установленные пороги (верхний и/или нижний);
Контроль выхода частоты сети за установленные пороги (верхний и/или нижний);
Контроль выхода tg φ за установленный порог (верхний);
Передачу результатов измерений по интерфейсам RS-485, Bluetooth, (GSM-модем или Ethernet с внешним интерфейсным блоком);
Ведение журнала потребления на расчётные день и час, глубиной в два года. Состав журнала: активная электроэнергия по 8-ми тарифам, 2-ум направлениям и 3-ём фазам, реактивная электроэнергия по 4-ём квадрантам и 3-ём фазам, энергия потерь по 3-ём фазам, значение пиковой мощности за расчётный период с фиксацией времени пика. Все значения энергий хранятся нарастающим итогом;
Ведение журнала профилей потребления. Период фиксации значений программируется (1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин). Ёмкость журнала - 183 суток при выбранном периоде 30 мин. Состав журнала: активная электроэнергия прямого и обратного направлений по 3-ём фазам, реактивная электроэнергия прямого и обратного направлений по 3-ём фазам, энергия потерь;
Ведение журнала выходов за пороги и возврата в норму значений фазных напряжений и частоты сети с фиксацией времени событий;
Ведение журнала выходов за пороги и возврата в норму фазных значений tg φ;
Ведение журнала установок/программирования счётчика.

Счётчик отображает на ЖК индикаторе:

Значения потреблённой активной энергии прямого направления по 8-ми тарифам нарастающим итогом;
Значения потреблённой активной энергии прямого направления по 8-ми тарифам на расчётные день и час;
Значения суммарной потреблённой активной энергии прямого направления (текущей и на расчётные день и час);
Значение активного (текущего) тарифа;
Измеренные значения мгновенной активной мощности раздельно по фазам и суммарно (время интегрирования 1 секунда);
Измеренные мгновенные значения напряжения и тока по каждой фазе (время интегрирования 1 секунда);
Мгновенные значения cos φ по каждой фазе и суммарно (время интегрирования 1 секунда);
Значение частоты сети;
Текущие время и дату.

Рис.1 Двухопорное размещение Пункта Защиты и Учёта ПЗУ/AST-01

1 – Измерительные трансформаторы тока

2 – Измерительные трансформаторы напряжения

3 – Выключатель вакуумный ВВ/AST-10-12,5/630 УХЛ1

4 - Шкаф управления ШПС/AST-3-01 УХЛ1

5 – Комплект установочный

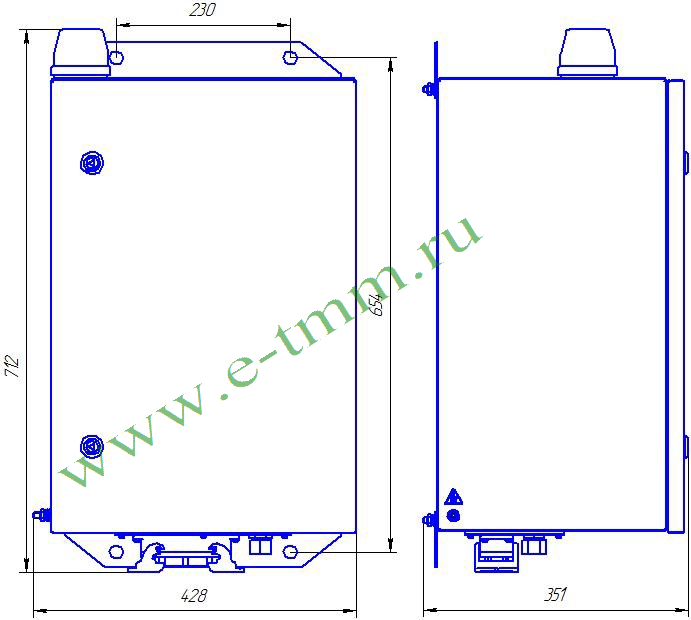

Рис.2 Габаритные размеры стального шкафа ШПС/AST-3-01 УХЛ1

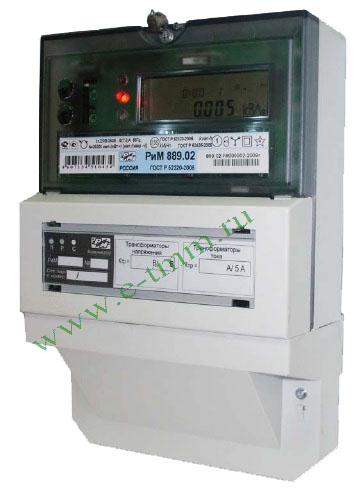

Рис.3 Трёхфазный, активно/реактивный, многофункциональный счётчик РиМ889
