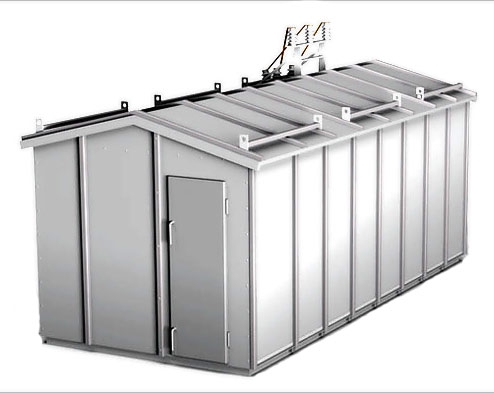

Комплектные распределительные устройства наружной установки КРУН К-59

 Комплектное распределительное устройство наружной установки КРУН-6(10) серии К-59 предназначено для приема, распределения, учета и защиты электрических сетей переменного тока промышленной частоты 50 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью. К-59 эксплуатируется без постоянного обслуживающего персонала.

 К-59 предназначены для комплектации и расширения КТП-35/6-10, КТП-110/6-10, КТП 110/35/6-10 и отдельностоящих РУ-10(6) кВ.

 Возможна поставка КРУН в собранном виде на раме единым блоком до 3-6 шкафов для распредустройств 10(6) кВ полной заводской готовности.

Условия эксплуатации К-59

 В части воздействия факторов внешней среды шкафы КРУ соответствуют ГОСТ 15150-69 и ГОСТ 15543.1-89:

·         климатическое исполнение и категория размещения У1 (верхнее значение температуры окружающего воздуха: +40°С, нижнее значение температуры окружающего воздуха: -40°С, эпизодически -45°С);

·         климатическое исполнение и категория размещения ХЛ1 (верхнее значение температуры окружающего воздуха: +45°С, нижнее значение температуры окружающего воздуха: -60°С);

·         высота над уровнем моря не более 1000 м;

·         окружающая среда — не пожароопасная, не взрывоопасная, не содержащая агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию; не подвергающаяся усиленному загрязнению;

·         Скорость ветра до 15 м/сек при толщине льда до 20 мм, при отсутствии гололеда скорость ветра — до 34 м/сек.

Конструкция ячеек К-59

 Конструктивно КРУН типа К-59 представляет собой отдельностоящий блок высоковольтных ячеек с коридором управления, шкаф TСH и шкаф ВЧ связи, а для подстанций без развитого РУ-6(10) кВ - отдельный шкаф ТН. Блок ячеек и шкафы ТСН, ТН и ВЧ связи устанавливаются на заглубленные или незаглубленные фундаменты. Шкаф представляет собой жесткую конструкцию, собранную с помощью различных продольно-поперечных связей.

 Заземление блока и отдельностоящих шкафов КРУН К-59 осуществляется путём приварки оснований блока и шкафов КРУН К-59 к контуру заземления. Металлические корпуса встроенного оборудования и металлические части КРУН имеют электрический контакт с каркасами распредустройств посредством шинок заземления, зубчатых шайб и скользящих контактов.

 Блок КРУН - это смонтированный на жёсткой раме металлический корпус, служащий защитной оболочкой, как высоковольтного оборудования, так и КРУН в целом. Блок разделён на высоковольтную часть и коридор управления.

 Шкафы могут быть оборудованы электронагревателями для создания внутри температуры необходимой для нормальной работы электронного оборудования. Обогрев включается автоматически от температурных реле.

 В целях предотвращения неправильных операций при проведении ремонтно-профилактических и других работ в КРУН типа К-59 имеются блокировки, не допускающие:

1.      перемещения выкатной тележки из контрольного положения в рабочее при включенных ножах заземляющего разъединителя;

2.      включения высоковольтного выключателя при нахождении выкатной тележки между рабочим и контрольным положениями;

3.      перемещения выкатной тележки из рабочего положения в контрольное и обратно при включенном высоковольтном выключателе;

4.      вкатывания и выкатывания выкатной тележки с разъединителем под нагрузкой;

5.      включения заземляющего разъединителя в шкафе секционного выключателя при рабочем положении выкатных тележек секционного выключателя и секционного разъединителя;

6.      включения заземляющего разъединителя сборных шин секции при рабочем положении выкатных тележек ячеек ввода и (или) секционирования;

7.      включения и отключения трансформатора собственных нужд под нагрузкой;

8.      включения трансформаторов собственных нужд на заземленный участок сети 6-10 кВ;

9.      включения заземляющего разъединителя при нахождении тележки в рабочем положении или в промежуточном между рабочим и контрольным положениями;

10.  вкатывания тележки шкафа ввода далее контрольного положения при включённых ножах заземления на сторонах ВН и СН подстанции.



 Высоковольтная часть блока разделена вертикальными перегородками на ячейки, которые могут иметь следующие исполнения:

·         ячейка ввода (отходящей линии) с вакуумным выключателем и трансформатором напряжения (ввод воздушный или кабельный, наибольшее количество кабелей – 4 шт. сечением не более чем 4x185 шт.);

·         ячейка конденсаторов;

·         ячейка с трансформаторами напряжения и ОПН;

·         ячейка секционного выключателя;

·         ячейка секционного разъединителя;

·         ячейка с трансформатором собственных нужд.

 ООО Ампер-Электро производит КРУН любых модификаций и серий, таких как КРН-II-10, КРН-III-10, КРН-IV-10, ЯКНО-10, ЯВП-10, К-59 и др. на номинальное напряжение 6, 10, 20кВ, номинальные рабочие токи до 2500А и токи отключения до 31,5кА.

 Схемы главных цепей шкафов КРУН серии К-59:

Схема  первичных  соединений  К-59
№ схемы	01	02	03	04	05	06	07
Назначение шкафа КРУН	Шкаф ввода	Шкаф ввода или отходящей линии	Шкаф ввода	Шкаф ввода	Шкаф кабельного  ввода и воздушной линии	Шкаф ввода	Шкаф ввода
Схема  первичных  соединений  К-59
№ схемы	08	09	10	11	13	14	15
Назначение шкафа КРУН	Шкаф ввода	Шкаф ввода или отходящей линии	Шкаф ввода	Шкаф ввода	Шкаф конденсаторов	Шкаф ТСН	Шкаф ТСН
Схема  первичных  соединений  К-59
№ схемы	17	18	19	20	21	22	23
Назначение шкафа КРУН	Шкаф ТСН до 250 кВА	Шкаф ТСН свыше 250 кВА	Шкаф ТСН свыше 250 кВА	Шкаф ТН (трансформаторов напряжения)	Шкаф ТН (трансформаторов напряжения)	Шкаф ТН (трансформаторов напряжения)	Шкаф ТН (трансформаторов напряжения)
Схема  первичных  соединений  К-59
№ схемы	24	25	26	27	29	30	31
Назначение шкафа КРУН	Шкаф ТН (трансформаторов напряжения)	Шкаф ТН (трансформаторов напряжения)	Шкаф ТН (трансформаторов напряжения)	Шкаф СР (секционного разъединителя)	Шкаф с глухой с секционной перемычкой	Шкаф с глухой с секционной перемычкой	Шкаф СВ (секционного выключателя)
Схема  первичных  соединений  К-59
№ схемы	32	33
Назначение шкафа КРУН	Шкаф ТН (трансформаторов напряжения)	Шкаф аппаратуры (телемеханики, ВЧ-связи и др.)

 Внешний вид и габаритные размеры КРУН К-59:

  Общий вид блока КРУН К-59 исполнения У1 (вариант установки на незаглублённом фундаменте):



Общий вид блока КРУН К-59 исполнения ХЛ1 (вариант установки на незаглублённом фундаменте):

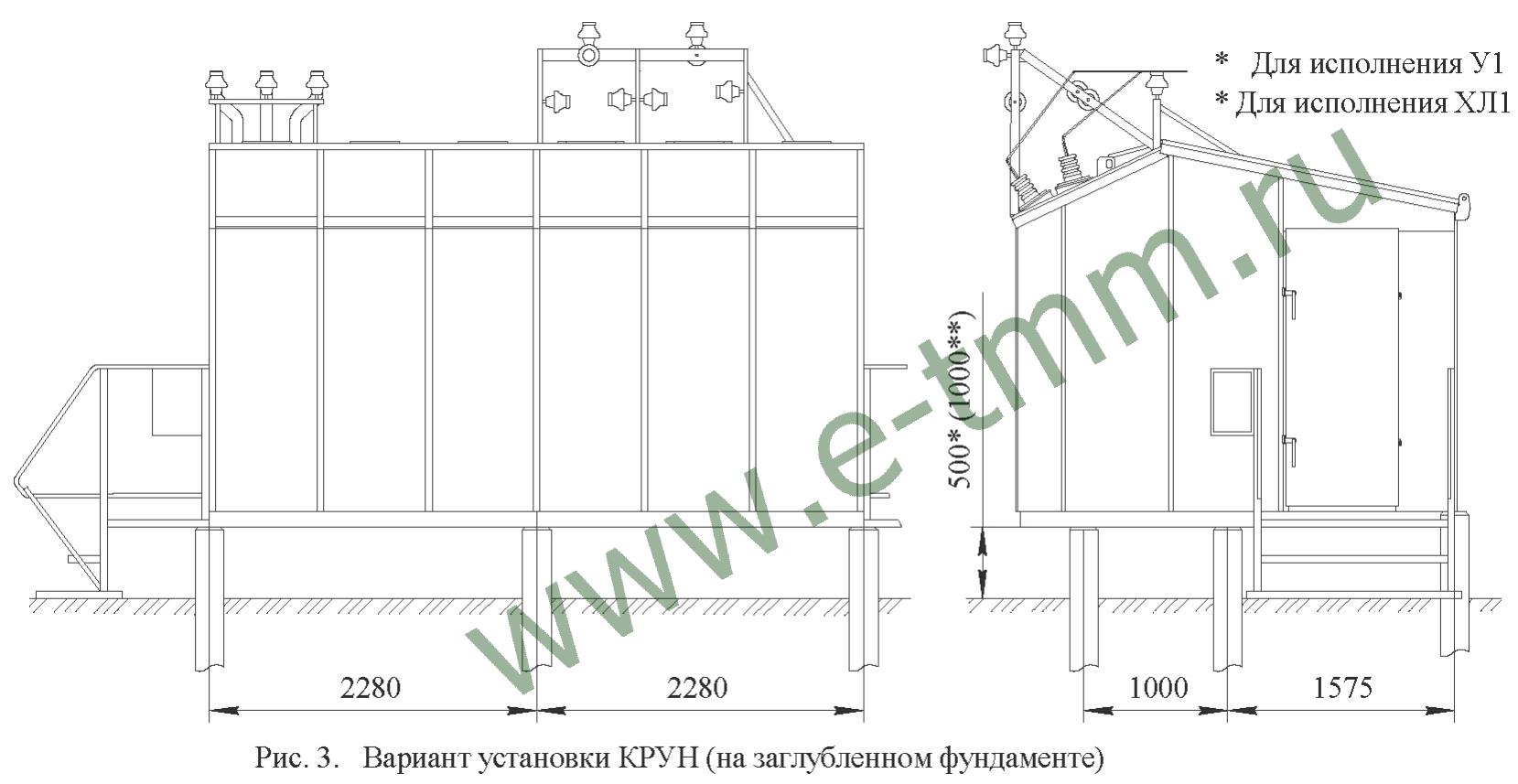

Вариант установки КРУН К-59 на заглублённом фундаменте:



Общий вид блока КРУН К-59 в транспортном положении

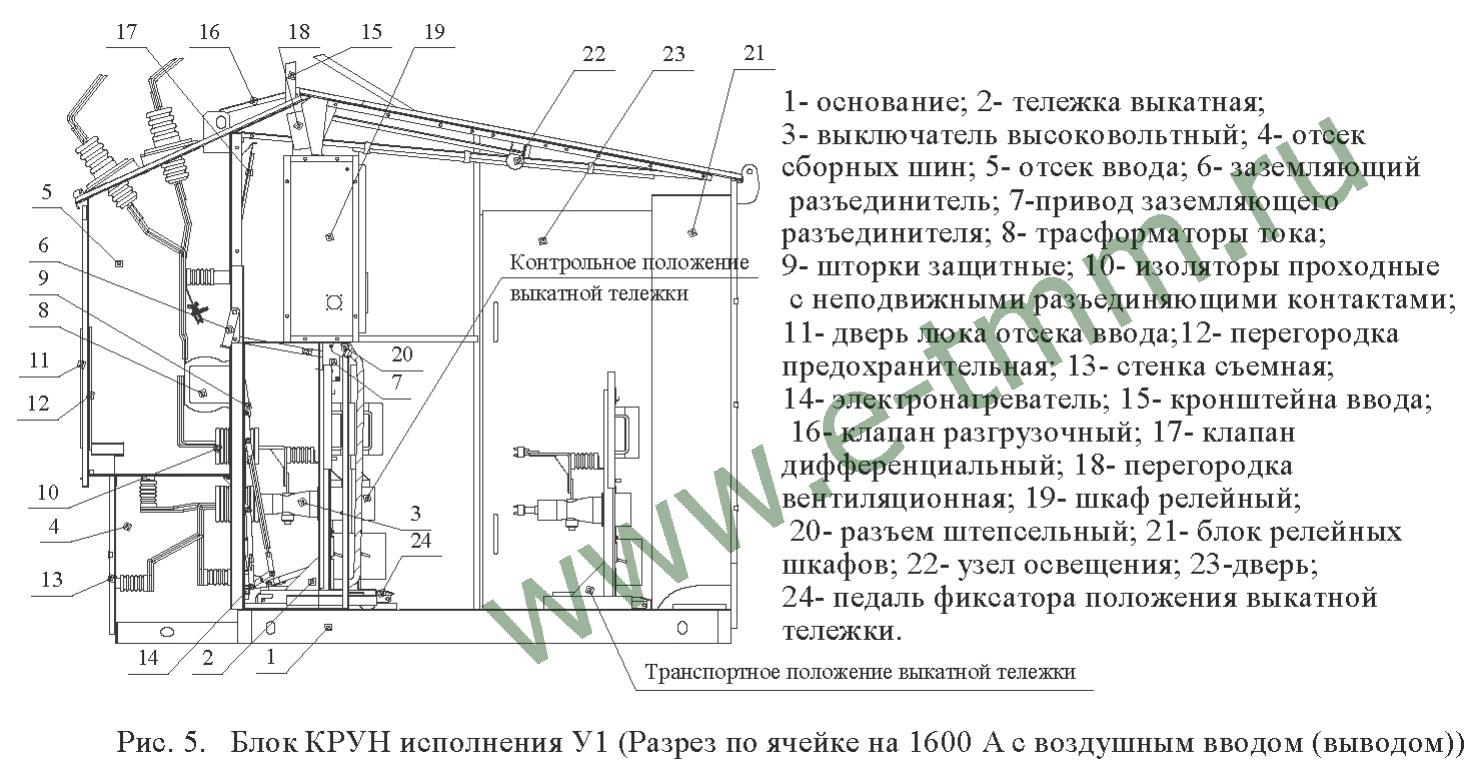

Блок КРУН исп. У1 (Разрез по ячейке на 1600А с воздушным вводом (выводом))

1 - основание; 2 - тележка выкатная; 3 – выключатель высоковольтный; 4 – отсек сборных шин; 5 - отсек ввода; 6 – заземляющий разъединитель;

7 – привод заземляющего разъединителя; 8 - трансформаторы тока; 9 - шторки защитные; 10 - изоляторы проходные с неподвижными разъединяющими контактами;

11 – дверь люка отсека ввода; 12 – перегородка предохранительная; 13 – стенка съемная; 14 - электронагреватель; 15 – кронштейн ввода; 16 – клапан разгрузочный;

17 – клапан дифференциальный; 18 – перегородка вентиляционная; 19 – шкаф релейный; 20 – разъем штепсельный; 21 – блок релейных шкафов;

22 - узел освещения; 23 - дверь; 24 – педаль фиксатора положения выкатной тележки.



Технические данные К-59 производства ООО Ампер-Электро:

Номинальное напряжение, кВ	6,10 (20)*
Наибольшее рабочее напряжение, кВ	7,2; 12 (24)*
Номинальная частота, Гц	50
Номинальный ток главных цепей, А	630, 1000, 1600 (2000, 2500)*
Номинальный ток сборных шин, А	1000, 1600, 2000, 2500, 3150
Номинальный ток отключения выключателя, кА	20; 31,5
Ток электродинамической стойкости, кА	51**; 81***
Ток термической стойкости (кратковременный) при времени протекания 3 с, кА	20; 31,5***
Уровень изоляции по ГОСТ 1516.1-76	нормальная изоляция
Вид изоляции	воздушная
Наличие изоляции токоведущих частей	с неизолированными шинами
Наличие в ячейках выдвижных элементов	с выдвижными элементами и без выдвижных элементов
Вид линейных высоковольтных присоединений	воздушные, кабельные
Условия обслуживания	с двухсторонним обслуживанием
Степень защиты по ГОСТ 14254–80	У1 - IР34 (брызгозащищенное исполнение); ХЛ1 - IР54 (пылезащищенное исполнение); при открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении - IР04
Наличие дверей в отсеке выдвижного элемента ячейки	ячейки без дверей
Вид основных ячеек КРУН в зависимости от встраиваемого электрооборудования	с силовыми выключателями; с разъединяющими контактами; с трансформаторами напряжения; с силовыми трансформаторами; комбинированные; с ограничителями перенапряжений; со статическими конденсаторами.
Наличие теплоизоляции в КРУН	исполнение У1 без теплоизоляции исполнение ХЛ1 с теплоизоляцией
Наличие закрытого коридора управления	с коридором управления
Вид управления	местное, дистанционное
Род установки	КРУ наружной установки с исполнением воздушных вводов: нормальное исполнение КРУ–категории  А по ГОСТ 9920-75 усиленное исполнение КРУ – категории Б по ГОСТ 9920-7
Тип выключателей	ВВ/AST, BB/TEL, ВВР, ВБП, ВБМ, ВБЭ, ВВУ-СЭЩ, и др.
Тип конденсаторов	КС-6,3; КС-10,5
Тип трансформаторов тока	ТОЛ-10, ТЛМ-10, ТЛК-10
Тип трансформаторов напряжения	3хЗНОЛ.06, НОЛ.08, НАМИ, НАМИТ, НТМИ, НОМ
Тип ограничителей перенапряжения	ОПН-РВ, ОПН-РТ, ОПН-П
Тип высоковольтных предохранителей	ПКТ, ПКН
Тип силовых трансформаторов	ОЛСП, ТСКС, ТМГ мощностью до 250 кВА
Тип трансформатора тока земляной защиты	ТЗЛМ, ТЗРЛ
Тип релейной защиты	Орион-РТЗ, РС83, LX120 Сириус-21, БМРЗ, ТОР, Sepam, SPAC и др.
Тип счётчиков электроэнергии	Меркурий 230 ART-00, СЭТ-4ТМ и др.
Масса изделия, кг, не более
КРУН в сборе в составе 6 ячеек
- исполнения У1	5900
- исполнения ХЛ1	6800
навесного шкафа с трансформаторами напряжения исполнения У1	170
шкафа ТСН (отдельностоящего) без трансформаторов и разрядников для трансформаторов мощностью
25 ÷ 63 кВА	260
100 ÷ 250 кВА	375
шкафа ТН (отдельностоящего)	420
шкафа ВЧ-связи	710

* - Специсполнение по согласованию с заказчиком.

** - КРУН со сборными шинами на ток 1000 А при частоте 50 Гц выполняются только на ток электродинамической стойкости 51 кА.

*** - В КРУН с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформаторов тока.



Техническая информация:

Скачать руководство по эксплуатации на КРУН К-59

Опросные листы:
Скачать опросный лист для заказа КРУН К-59 (формат DOC)

Скачать опросный лист для заказа КРУН К-59 (формат DWG)
