Блок управления вакуумным выключателем БУ/AST-7.ХХ-220(110)У2

Блок управления БУ/AST-7 предназначен для управления (включения и отключения) выключате-лями серии ВВ/AST-10 с магнитной защёлкой. Блок управления БУ/AST-7 (БУ) разработан для эксплуатации в релейных шкафах комплектный распределительных устройствах (КРУ) внутрен-ней и наружной установки (КРН-III-10, КРН-IV-10, ЯКНО-6(10), ЯВП, КРУН К-59 и т.д.), а также в камерах сборных одностороннего обслуживания (КСО), а также, в пунктах секционирования столбовых (реклоузерах, ПСС-6(10), ПУС-6(10), АПС, ПСС-СУ и т.д.) сети 10 (6) кВ.

БУ/AST-7 обеспечивает выполнение следующих функций:

включение, отключение BB/AST с помощью входов типа «сухой контакт»;
включение, отключение BB/AST с помощью оперативного напряжения;
нормированное отключение BB/AST в течение 10 часов после пропадания оперативного напря-жения;
нормированное включение BB/AST в течение 6 часов после пропадания оперативного напряжения;
возможность автоматического, без команды с внешней стороны, отключения BB/AST при пропа-дании оперативного напряжения (программируемая ЗМН);
электрическое блокирование включения ВВ/AST;
автоматическое отключение ВВ/AST при разрыве цепи электрической блокировки;
контроль выполнения команд включения и отключения ВВ/AST.

БУ/AST-7 имеет выход напряжения 220 вольт постоянного тока для подключения индикаторных реле и МПЗ.
Функционирование БУ/AST-7 обеспечивается от:

напряжения оперативного питания АС, DC 110 и 220В;
резервного источника питания 12В;
токовых цепей (резервное питание для исполнения БУ/AST-7.20);
дополнительного внешнего источника питания;
БУ/AST-7 сохраняет полнофункциональную работоспособность после пропадания оперативного напряжения в течение 20 секунд (без подключенной к выходу напряжения 220 вольт внешней нагрузки).

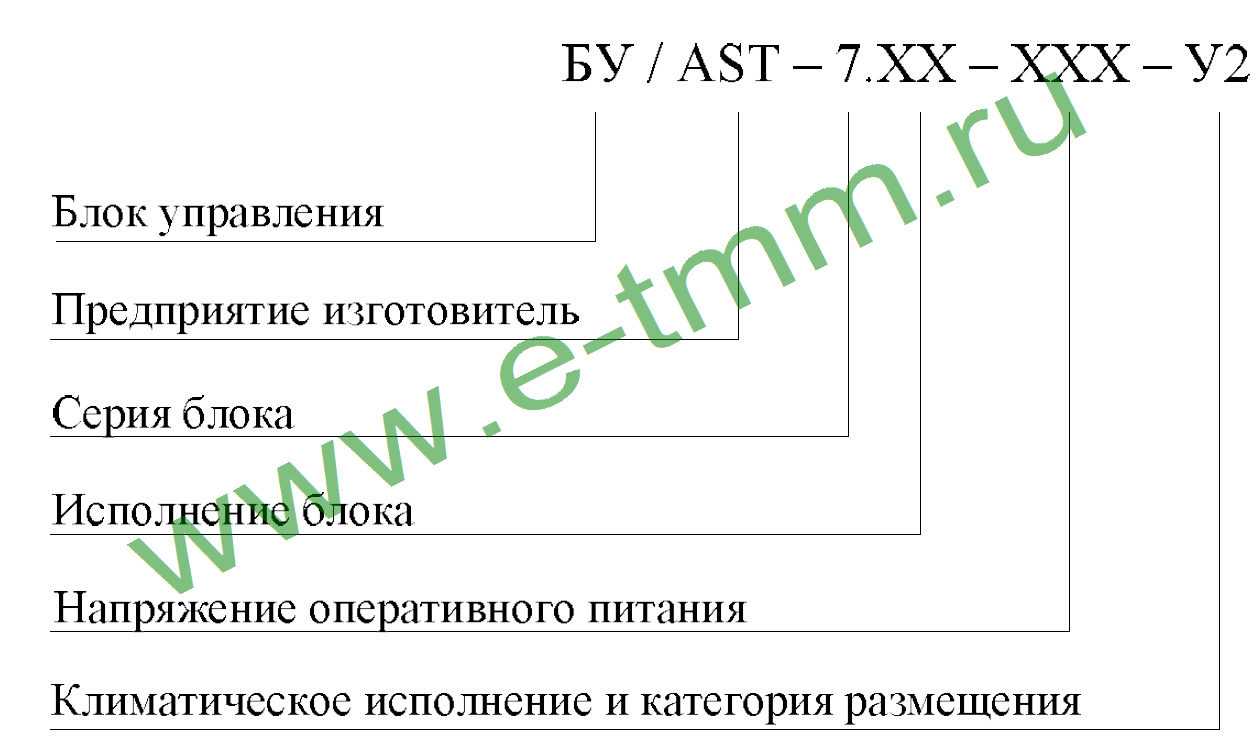

Условное обозначение БУ/AST-7

БУ/AST-7 выпускается в следующих исполнениях:

БУ/AST-7.10-220-У2 – блок управления БУ/AST-7 базовой модификации; напряжение оператив-ного питания – 230 В переменного тока, 220 В постоянного тока.
БУ/AST-7.20-220-У2 – блок управления БУ/AST-7 с цепями питания от трансформаторов тока; напряжение оперативного питания – 230 В переменного тока, 220 В постоянного тока.
БУ/AST-7.10-110-У2 – блок управления БУ/AST-7 базовой модификации; напряжение оператив-ного питания – 100 В переменного тока, 110 В постоянного тока.
БУ/AST-7.20-110-У2 – блок управления БУ/AST-7 с цепями питания от трансформаторов тока; напряжение оперативного питания – 100 В переменного тока, 110 В постоянного тока.

Внешний вид
БУ/AST-7 выполнен в металлическом корпусе, внешний вид БУ/AST-7 приведён на рисунке 1.
На лицевой панели БУ/AST-7 расположены:

светодиодный индикатор готовности БУ «Готовность»;
светодиодный индикатор, отображающий текущее «Состояние ВВ»;
светодиодные индикаторы «Резервное питание»;
светодиодный индикатор, отображающий коммутацию ВВ/AST-10 при коротком замыкании электромагнитов «ЭМВВ КЗ»;
светодиодный индикатор «Уставка времени ЗМН»;
скрытая кнопка программирования времени уставки ЗМН (далее по тексту — кнопка ЗМН);
разъёмы подключения к входам и выходам БУ/AST-7: X1, Х2, X3.

Рис.1 Вид передней панели

Основные технические данные

Напряжение оперативного питания БУ/AST-7.10(20)-110-У2		100 V AC (± 20%) 110 V DC (± 20%)
Напряжение оперативного питания БУ/AST-7.10(20)-220-У2		230 V AC (±20%) 220 V DC (±20%)
Максимальный потребляемый ток при питании от оперативного напряжения БУ/AST-7.10(20)-110-У2		0,90 А (во время выхода на режим «Готов»), 0,06 А (в режиме «Готов»);
Максимальный потребляемый ток при питании от оперативного напряжения БУ/AST-7.10(20)-230-У2		0,40 А (во время выхода на режим «Готов»), 0,025 А (в режиме «Готов»);
Напряжение резервного питания		10,6 – 15 В постоянного тока
Напряжение дополнительного источника питания		300 В постоянного тока
Максимальный потребляемый ток при питании от резервного источника		2,5 А (во время выхода на режим «Готов»), 0,8 А (в режиме «Готов»);
Минимальный ток трансформаторов тока для работы БУ/AST-7, в процентах от номинального тока трансформаторов, %		20
Время срабатывания входов типа «сухой контакт»		10 мс
Время срабатывания потенциальных входов		1 период сети (20 мс)
Время готовности БУ к работе от момента подачи на него оперативного питания, не более		5 с
Время готовности БУ к работе от момента подачи на него резервного питания, не более		60 с
Время, за которое БУ может осуществить коммутацию ВВ/AST-10 при отсутствии оперативного и резервного питаний (за счёт энергии конденсаторной батареи), не менее		20 с
Масса, не более	БУ/AST-7.10	3,5 кг
	БУ/AST-7.20	4,5 кг
Габаритные размеры БУ, мм.	БУ/AST-7.10	210х200х115
	БУ/AST-7.20	250х200х150

Условия эксплуатации
Номинальное значение климатических факторов внешней среды соответствует ГОСТ 15543.1 и ГОСТ 15150 для вида климатического исполнения У, категория размещения 2 при этом:

верхнее рабочее значение температуры окружающей среды при эксплуатации – плюс 55^oС;
нижнее рабочее значение температуры окружающей среды при эксплуатации – минус 45^oС;
повышенная относительная влажность окружающей среды при температуре плюс 25^oС с конденсацией влаги 100%;
наибольшая высота над уровнем моря – 1000 м.;
тип атмосферы II (промышленная) по ГОСТ 15150.

Стойкость к механическим воздействиям, соответствующим группе эксплуатации М13 по ГОСТ 17516.3.
Рабочее положение блока управления – любое.
Эксплуатация блоков управления должна проводиться в соответствии с руководством по эксплуатации РБУ.70.0.0.00 РЭ.

Техническая информация:
Скачать Руководство по эксплуатации блока управления вакуумным выключателем БУ/AST-7.XX

Опросные листы:
Скачать Опросный лист для заказа выключателя вакуумного ВВ/AST
